کوپلر انتهایی چیست ؟

این مقاله توسط مهندس احمد رضاپور، مدیرعامل و موسس شرکت نگهبان سازه سرو و مالک برند انحصاری بارکوپل، به نگارش درآمده است. با تلفیقی از دانش آکادمیک در مهندسی مکانیک و سال‌ها تجربه عملی در طراحی، نظارت و ساخت، هدف ما در این مقاله ارائه یک تحلیل عمیق و کاربردی از یکی از مهم‌ترین قطعات در سازه‌های بتنی مدرن، یعنی کوپلر انتهایی، است.

در دنیای مهندسی سازه، دستیابی به یکپارچگی و پیوستگی در اعضای بتن مسلح، سنگ بنای اصلی طراحی ایمن و پایدار است. انتقال موثر نیرو بین میلگردهای فولادی و بتن، به ویژه در نقاط حساس و پر تراکم، همواره یکی از بزرگترین چالش‌های مهندسین طراح و مجریان بوده است. روش‌های سنتی مانند ایجاد خم انتهایی (قلاب) یا وصله پوششی (Overlap)، با وجود کاربرد گسترده، محدودیت‌های ذاتی مانند ایجاد تراکم آرماتور، مشکلات اجرایی در بتن‌ریزی، افزایش ابعاد اعضا و پرت بالای مصالح را به همراه دارند.

با پیشرفت فناوری و نیاز روزافزون به بهینه‌سازی سازه‌ها، وصله‌های مکانیکی میلگرد به عنوان یک راهکار مهندسی برتر ظهور کرده‌اند. در میان این خانواده، کوپلر انتهایی (End Anchorage Coupler) یا آرماتور کلاهک دار (Headed Bar)، نقشی منحصربه‌فرد و حیاتی ایفا می‌کند. این قطعه نه تنها یک ابزار اتصال، بلکه یک پارادایم نوین در مفهوم انکراژ و مهار میلگرد در بتن است. در این مقاله جامع، به کالبدشکافی فنی کوپلر انتهایی، از فلسفه طراحی تا کاربردهای عملی و دستورالعمل‌های اجرایی آن خواهیم پرداخت.

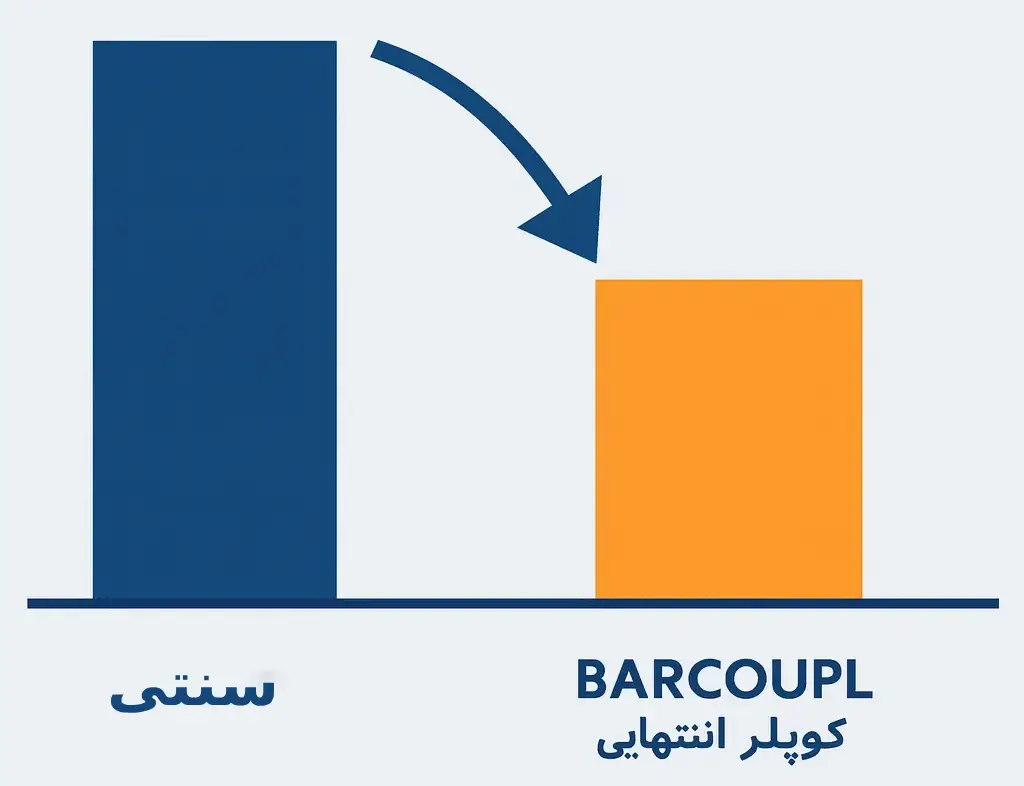

کوپلر انتهایی بارکوپل، راهکاری مدرن برای بهینه‌سازی انکراژ میلگرد

فلسفه مهندسی انکراژ: چرا کوپلر انتهایی یک ضرورت است؟

برای درک اهمیت کوپلر انتهایی، ابتدا باید به مفهوم “طول مهاری” و محدودیت‌های روش‌های سنتی بپردازیم.

محدودیت‌های روش سنتی انکراژ (خم ۹۰ درجه)

در روش سنتی، برای مهار کردن نیروی کششی در انتهای یک میلگرد، آن را با ایجاد یک قلاب ۹۰ یا ۱۸۰ درجه در بتن مهار می‌کنند. این عملکرد بر اساس ایجاد پیوستگی (Bond Stress) بین سطح جانبی میلگرد و بتن اطراف آن استوار است. برای رسیدن به مقاومت نهایی، میلگرد باید در طول مشخصی که به آن طول مهاری ($L_d$) می‌گویند، در بتن مدفون باشد. این روش چالش‌های جدی به همراه دارد:

• تراکم بحرانی آرماتور: در نقاط اتصال کلیدی مانند گره اتصال تیر به ستون یا فونداسیون، وجود خم‌های متعدد باعث ایجاد قفسی از فولاد می‌شود که عبور ویبراتور و جایگیری صحیح بتن را تقریبا غیرممکن می‌سازد. این امر منجر به ایجاد حفره‌های هوا (Honeycombing) و کاهش شدید کیفیت و مقاومت مقطع می‌شود.
• افزایش ابعاد اعضای بتنی: نیاز به تامین طول مهاری زیاد، خصوصاً برای میلگردهای با قطر بالا، مهندسین را مجبور به افزایش ابعاد ستون‌ها و تیرها می‌کند که این امر هزینه‌های مصالح را افزایش داده و فضای معماری را محدود می‌سازد.
• تمرکز تنش و ضعف اجرایی: فرآیند خمکاری سرد در کارگاه، باعث ایجاد تمرکز تنش در نقطه خم و کاهش شکل‌پذیری میلگرد می‌شود. همچنین اجرای دقیق زاویه و طول خم همواره با خطای انسانی همراه است.

پارادایم جدید: انتقال نیرو از طریق تکیه‌گاه (Bearing)

کوپلر انتهایی این معادله را به طور کامل تغییر می‌دهد. فلسفه عملکرد این قطعه، جایگزینی مکانیزم “پیوستگی در طول” با مکانیزم “اتکای مستقیم یا تکیه‌گاهی (Direct Bearing)” است.

به جای انتقال تدریجی نیرو در طول میلگرد، کوپلر انتهایی نیروی کششی نهایی میلگرد را به صورت متمرکز از طریق سطح مقطع کلاهک خود (Anchor Head) مستقیماً به بتن منتقل می‌کند. این انتقال نیرو بر اساس تئوری مخروط برش در بتن (Shear Cone Theory) عمل می‌کند. بدین معنا که کلاهک کوپلر، یک مخروط فرضی از بتن را در مقابل خود فعال کرده و با بسیج کردن مقاومت برشی این مخروط، نیروی وارده را مهار می‌کند. این رویکرد انقلابی، نیاز به طول مهاری طولانی را به کلی حذف کرده و مزایای فنی بی‌شماری به همراه دارد.

کالبدشکافی کوپلر انتهایی: اجزا، مواد و فرآیند تولید

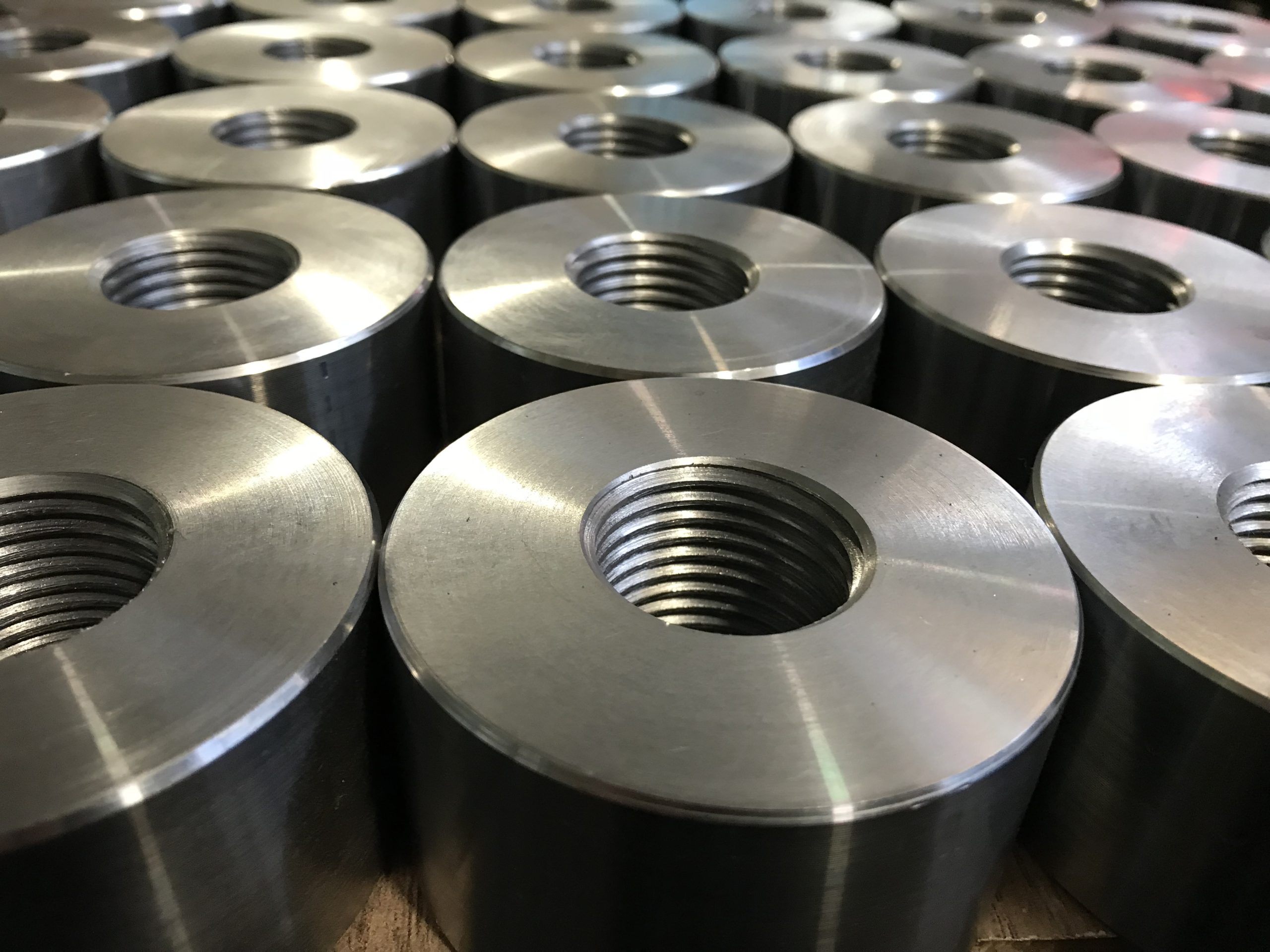

یک کوپلر انتهایی استاندارد از دو بخش اصلی تشکیل شده است: بدنه رزوه‌دار و کلاهک انتهایی. کیفیت این قطعه کوچک، تاثیر مستقیمی بر ایمنی کل سازه دارد.

اجزا و مشخصات فنی

• بدنه کوپلر: این بخش استوانه‌ای شکل بوده و داخل آن مطابق با استاندارد رزوه میلگرد، رزوه شده است. این رزوه‌ها وظیفه انتقال کامل نیروی میلگرد به بدنه کوپلر را بر عهده دارند.
• کلاهک انتهایی (Anchor Head): این بخش که سطح مقطع به مراتب بزرگتری از میلگرد دارد، وظیفه اصلی انتقال نیرو به بتن را از طریق ایجاد سطح اتکای وسیع، انجام می‌دهد. ابعاد این کلاهک بر اساس محاسبات دقیق مهندسی و مطابق با آیین‌نامه‌ها تعیین می‌شود تا از وقوع شکست برشی یا خردشدگی در بتن جلوگیری شود.

اهمیت مواد اولیه و فرآیند ساخت

در شرکت بارکوپل، ما معتقدیم کیفیت از انتخاب مواد اولیه آغاز می‌شود. کوپلرهای انتهایی ما منحصراً از فولاد آلیاژی CK45 تولید می‌شوند. این فولاد به دلیل ترکیب شیمیایی دقیق و خواص مکانیکی عالی، بهترین گزینه برای تحمل تنش‌های بالا و اطمینان از عملکرد یکپارچه با میلگرد است.

فرآیند تولید نیز نقشی حیاتی دارد. برخلاف روش‌های سنتی ریخته‌گری که ممکن است منجر به ایجاد حفرات داخلی و کاهش استحکام شوند، تمامی کوپلرهای بارکوپل با استفاده از فرآیند فورج گرم (Hot Forging) و سپس ماشین‌کاری دقیق با دستگاه‌های CNC (کنترل عددی رایانه‌ای) تولید می‌شوند. این روش ساخت، ساختاری متراکم و همگن با دانه‌بندی منظم در فولاد ایجاد می‌کند که نتیجه آن، استحکامی به مراتب بالاتر و قابل اطمینان‌تر است.

مزایای کلیدی استفاده از کوپلر انتهایی بارکوپل

استفاده از کوپلر انتهایی در پروژه‌های ساختمانی، مزایای برجسته‌ای در سه حوزه طراحی، اجرا و اقتصاد به همراه دارد.

مزایای فنی و طراحی مهندسی

• کاهش چشمگیر طول مهاری: اصلی‌ترین مزیت، حذف نیاز به طول مهاری سنتی است. این امر به مهندس طراح اجازه می‌دهد تا اتصالات را در فضاهای بسیار محدود طراحی کند.
• آزادی عمل در طراحی و بهینه‌سازی مقاطع: با حل مشکل تراکم، امکان طراحی اعضای بتنی ظریف‌تر و اقتصادی‌تر فراهم می‌شود. این به معنای کاهش حجم بتن‌ریزی، کاهش وزن مرده سازه و در نتیجه کاهش نیروهای لرزه‌ای است.
• ساده‌سازی دیتیل‌های اجرایی: طراحی اتصالات پیچیده، به ویژه در مناطق لرزه‌خیز، به شدت ساده می‌شود. این امر خطاهای طراحی و اجرایی را کاهش می‌دهد.
• بهبود عملکرد لرزه‌ای: با ایجاد یک مسیر انتقال بار واضح و مستقیم و همچنین فراهم کردن امکان محصورشدگی بهتر بتن هسته (Core Concrete) به دلیل کاهش تراکم، عملکرد سازه تحت بارهای چرخه‌ای زلزله بهبود می‌یابد.

مزایای اجرایی و اقتصادی

• کاهش فوق‌العاده تراکم آرماتور: این مزیت امکان بتن‌ریزی روان، ویبره زدن کامل و در نتیجه دستیابی به یک مقطع بتنی یکپارچه و با کیفیت را فراهم می‌کند.
• افزایش چشمگیر سرعت آرماتوربندی: حذف خمکاری و سهولت در جایگذاری میلگردها، سرعت اجرای اسکلت سازه را به طور قابل توجهی افزایش می‌دهد که به معنای کاهش زمان کلی پروژه است.
• کاهش پرت و مصرف میلگرد: با حذف طول همپوشانی و خم‌ها، صرفه‌جویی قابل توجهی در مصرف فولاد صورت می‌گیرد. این صرفه‌جویی در پروژه‌های بزرگ، به ارقام قابل توجهی می‌رسد.
• کاهش هزینه‌های کلی: اگرچه هزینه واحد یک کوپلر ممکن است در نگاه اول مطرح باشد، اما با در نظر گرفتن کاهش مصرف فولاد، کاهش هزینه‌های نیروی انسانی، کاهش زمان پروژه و کاهش حجم بتن، استفاده از کوپلر انتهایی در نهایت به صرفه‌جویی اقتصادی قابل توجهی منجر می‌شود.

کاربردهای استراتژیک کوپلر انتهایی در سازه‌های بتنی

کوپلر انتهایی یک راه‌حل برای طیف وسیعی از چالش‌های مهندسی است:

• اتصالات فونداسیون به ستون: برای مهار میلگردهای انتظار ستون در شالوده‌های با عمق کم یا تراکم بالا.
• گره‌های اتصال تیر به ستون: کاربرد اصلی این کوپلرها، ساده‌سازی و افزایش کیفیت اتصالات در قاب‌های خمشی است.
• دیوارهای برشی و دیوارهای حائل: برای مهار آرماتورهای قائم و افقی در انتها و گوشه‌های دیوار.
• تیرهای عمیق (Deep Beams) و سرستون‌ها (Drop Panels): در اعضایی که به دلیل هندسه خاص، تامین طول مهاری دشوار است.
• سازه‌های پیش‌ساخته: برای ایجاد اتصال بین قطعات پیش‌ساخته در محل پروژه.
• پروژه‌های تعمیر و مقاوم‌سازی: برای اتصال میلگردهای جدید به سازه موجود در فضاهای محدود.

استانداردها و آیین‌نامه‌های حاکم بر طراحی و تولید

عملکرد صحیح کوپلر انتهایی وابسته به انطباق کامل آن با استانداردهای معتبر ملی و بین‌المللی است. در ایران، مرجع اصلی “مبحث نهم مقررات ملی ساختمان” است که ضوابط مربوط به وصله‌های مکانیکی را تشریح می‌کند. علاوه بر این، استانداردهای بین‌المللی معتبری چون ACI 318 (آیین‌نامه بتن آمریکا) و ISO 15835، الزامات دقیقی برای طراحی، تولید و آزمایش این قطعات تعیین کرده‌اند.

تمامی محصولات بارکوپل با رعایت این ضوابط و با اخذ گواهینامه‌های معتبر از جمله تاییدیه مرکز تحقیقات راه، مسکن و شهرسازی، تولید و عرضه می‌گردند. واحد کنترل کیفیت (QC) ما به طور مستمر تمامی مراحل از ورود مواد اولیه تا بسته‌بندی نهایی محصول را تحت نظارت و آزمایش قرار می‌دهد تا از انطباق کامل با مشخصات فنی اطمینان حاصل شود.

راهنمای گام به گام نصب و کنترل کیفیت کوپلر انتهایی

اجرای صحیح به اندازه کیفیت محصول اهمیت دارد. برای اطمینان از عملکرد صد در صدی کوپلر، مراحل زیر باید با دقت انجام شوند:

1. آماده‌سازی میلگرد: قبل از هر چیز، از تمیز بودن رزوه‌های انتهای میلگرد اطمینان حاصل کنید. هرگونه آلودگی، زنگ‌زدگی یا آسیب به رزوه‌ها باید با برس سیمی برطرف شود. درپوش محافظ پلاستیکی را بردارید.
2. بستن اولیه با دست: کوپلر انتهایی را به صورت دستی بر روی رزوه میلگرد بچرخانید تا جایی که با دست امکان‌پذیر است.
3. محکم کردن نهایی با آچار: با استفاده از آچار مخصوص یا یک آچار لوله‌گیر مناسب، کوپلر را تا انتهای رزوه‌ها چرخانده و کاملا محکم کنید. گشتاور اعمالی باید به حدی باشد که از درگیری کامل رزوه‌ها اطمینان حاصل شود. هیچ رزوه آزادی نباید بین انتهای میلگرد و انتهای حفره کوپلر باقی بماند.
4. بازرسی و کنترل: پس از نصب، ناظر باید اتصالات را به صورت چشمی کنترل کند. برای سهولت در بازرسی، می‌توان پس از تایید هر اتصال، آن را با اسپری رنگ علامت‌گذاری نمود. این کار از بازرسی مجدد جلوگیری کرده و سرعت کار را بالا می‌برد.

اشتباهات رایج در اجرا که باید از آنها اجتناب کرد:

• محکم نکردن کافی: عدم استفاده از آچار و بسنده کردن به سفت کردن دستی، منجر به اتصال ناقص و لغزش تحت بار می‌شود.
• آسیب به رزوه‌ها: حمل و نقل و انبارش نادرست میلگردهای رزوه شده می‌تواند به رزوه‌ها آسیب بزند و اتصال را غیرممکن یا ناقص کند.
• استفاده از کوپلر نامناسب: هر کوپلر برای سایز مشخصی از میلگرد طراحی شده است. استفاده از کوپلر با سایز اشتباه اکیداً ممنوع است.

پرسش و پاسخ متداول (FAQ)

۱. تفاوت اصلی کوپلر انتهایی با کوپلر استاندارد چیست؟
کوپلر استاندارد برای وصله کردن دو میلگرد در امتداد یکدیگر (اتصال ادامه) به کار می‌رود. اما کوپلر انتهایی برای مهار انتهای یک میلگرد در بتن (اتصال انتهایی) استفاده می‌شود و جایگزین خم انتهایی است.

۲. آیا می‌توان از کوپلر انتهایی برای همه سایزهای میلگرد استفاده کرد؟
بله، کوپلرهای انتهایی برای طیف وسیعی از اقطار میلگرد (معمولاً از سایز ۱۶ تا ۵۰ میلی‌متر) تولید می‌شوند. شرکت بارکوپل توانایی تولید سایزهای سفارشی برای پروژه‌های خاص را نیز داراست.

۳. آیا استفاده از کوپلر انتهایی از نظر اقتصادی به صرفه است؟
بله. با وجود هزینه اولیه خود قطعه، صرفه‌جویی ناشی از کاهش مصرف فولاد، کاهش هزینه‌های اجرایی و تسریع پروژه، در مجموع هزینه‌های کلی را به طور قابل توجهی کاهش می‌دهد.

۴. معیار انتخاب یک کوپلر انتهایی با کیفیت چیست؟
به دنبال محصولاتی باشید که از فولاد آلیاژی معتبر (مانند CK45) و با فرآیند فورج تولید شده باشند. همچنین داشتن گواهینامه‌های معتبر مانند تاییدیه مرکز تحقیقات راه، مسکن و شهرسازی، نشان دهنده کیفیت و انطباق با استانداردهاست.

نتیجه‌گیری: گامی هوشمندانه به سوی سازه‌های پایدار

کوپلر انتهایی فراتر از یک قطعه فولادی است؛ این محصول یک تفکر مهندسی پیشرفته برای حل یکی از قدیمی‌ترین معضلات سازه‌های بتنی است. با جایگزینی روش‌های سنتی و پردردسر، این وصله مکانیکی مسیر را برای ساخت سازه‌هایی ایمن‌تر، اقتصادی‌تر و با دوام‌تر هموار می‌کند. حذف تراکم آرماتور، افزایش سرعت اجرا و بهینه‌سازی طراحی، مزایایی هستند که هیچ مهندس یا سازنده آینده‌نگری نمی‌تواند به سادگی از کنار آن‌ها عبور کند.

در شرکت بارکوپل، ما افتخار می‌کنیم که با تکیه بر دانش فنی، تجربه طولانی و تعهد به کیفیت، محصولاتی را ارائه می‌دهیم که نه تنها نیازهای پروژه‌های شما را برآورده می‌کنند، بلکه استانداردهای جدیدی در صنعت ساختمان ایران تعریف می‌نمایند.

برای دریافت مشاوره فنی تخصصی، استعلام قیمت و یا ثبت سفارش کوپلرهای انتهایی بارکوپل، می‌توانید با کارشناسان ما در تماس باشید. ما آماده‌ایم تا شما را در بهینه‌سازی پروژه‌هایتان یاری کنیم.
