کوپلر چپ و راست BLRC

معرفی کوپلر چپ و راست BLR

کوپلر چپ و راست BLR بارکوپل یکی از انواع کوپلرهای مکانیکی میلگرد است که برای ایجاد اتصال میان دو میلگرد با استفاده از رزوه‌های دارای جهت گردش مخالف طراحی شده است.

در برخی شرایط اجرایی، میلگردها به دلیل طول زیاد، قرارگیری در شبکه آرماتوربندی، اتصال به بخش‌های دیگر سازه یا محدودیت فضای کار، امکان چرخش حول محور خود را ندارند. در چنین شرایطی، استفاده از کوپلرهای معمولی ممکن است با دشواری همراه باشد.

کوپلر چپ و راست با بهره‌گیری از دو اتصال رزوه‌ای با جهت مخالف، این امکان را فراهم می‌کند که با چرخاندن بدنه کوپلر در جهت مناسب، دو سر میلگرد به‌صورت هم‌زمان درگیر شده و اتصال مکانیکی میان آنها ایجاد شود.

انتخاب این نوع کوپلر باید متناسب با وضعیت میلگردها، نوع رزوه، شرایط نصب و الزامات طراحی سازه انجام گیرد.

کاربرد کوپلر چپ و راست BLR

• اتصال دو میلگرد در شرایط محدودیت چرخش میلگردها
• اتصال میلگردهای بلند یا تثبیت‌شده در شبکه آرماتوربندی
• اجرای اتصالات مکانیکی در ستون‌های بتن‌آرمه
• اتصال میلگردها در دیوارهای برشی
• اجرای وصله میلگرد در تیرها و فونداسیون‌ها
• اتصال آرماتورها در قطعات پیش‌ساخته بتنی، در صورت پیش‌بینی در طراحی
• اجرای اتصالات در محل‌های دارای محدودیت دسترسی
• اتصال میلگردها در جزئیات خاص سازه‌ای با تأیید طراح

شرایط مناسب استفاده از کوپلر BLR

استفاده از کوپلر چپ و راست به‌ویژه در شرایطی مناسب است که دو میلگرد در امتداد یک محور قرار داشته باشند، اما چرخاندن آنها برای اجرای اتصال امکان‌پذیر نباشد.

این شرایط ممکن است در شبکه‌های آرماتوربندی متراکم، اتصالات میان قطعات پیش‌ساخته، میلگردهای بلند یا بخش‌هایی از سازه که میلگردها در موقعیت خود تثبیت شده‌اند، ایجاد شود.

برای اجرای صحیح اتصال، لازم است دو سر میلگرد از نظر هم‌محوری، آماده‌سازی رزوه، فاصله اولیه و امکان حرکت محوری موردنیاز در هنگام نصب بررسی شوند.

نکته فنی: کوپلر چپ و راست لزوماً برای هر نوع اتصال میان دو میلگرد کاملاً ثابت مناسب نیست. عملکرد آن به هندسه اتصال و امکان جابه‌جایی محوری لازم در زمان درگیری رزوه‌ها وابسته است.

مزایای کوپلر چپ و راست BLR

• نصب بدون نیاز به چرخاندن میلگردها: مهم‌ترین مزیت کوپلر BLR، امکان اجرای اتصال با چرخاندن بدنه کوپلر به‌جای چرخاندن میلگردهاست.
• مناسب برای شرایط اجرایی خاص: این محصول می‌تواند در محل‌هایی که استفاده از کوپلر استاندارد به دلیل محدودیت چرخش میلگرد دشوار است، راهکار مناسبی باشد.
• اتصال مکانیکی رزوه‌ای: کوپلر BLR اتصال دو میلگرد را از طریق درگیری رزوه‌ای برقرار می‌کند و نیاز به جوشکاری مستقیم میلگردها را در این روش اتصال برطرف می‌سازد.
• کمک به کاهش تراکم آرماتور: در جزئیاتی که وصله مکانیکی جایگزین وصله پوششی می‌شود، استفاده از BLR می‌تواند به کاهش تراکم موضعی میلگردها کمک کند.
• سهولت آرماتوربندی: استفاده از کوپلر مناسب در نقاط دارای محدودیت اجرایی می‌تواند فرآیند اتصال میلگردها و تکمیل شبکه آرماتوربندی را تسهیل کند.
• کمک به بتن‌ریزی و تراکم بتن: در صورت کاهش تراکم موضعی آرماتورها، فضای مناسب‌تری برای عبور بتن و عملیات ویبره فراهم می‌شود.
• امکان استفاده در پروژه‌های پیش‌ساخته: در برخی جزئیات تأییدشده قطعات پیش‌ساخته، کوپلر چپ و راست می‌تواند برای اتصال میلگردهای دو بخش سازه مورد استفاده قرار گیرد.

مزایای مرتبط با کاهش مصرف میلگرد، کاهش تراکم آرماتور و تغییر جزئیات اجرایی، به طراحی و تأیید مهندس محاسب وابسته هستند.

مشخصات فنی کوپلر چپ و راست BLR

جدول ابعاد و سایزبندی کوپلر BLR

نحوه عملکرد کوپلر چپ و راست BLR

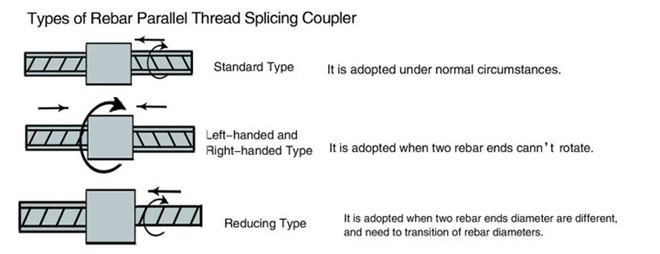

کوپلر BLR از دو ناحیه رزوه‌ای با جهت گردش مخالف بهره می‌برد. یک سمت کوپلر برای درگیری با رزوه راست‌گرد و سمت دیگر برای درگیری با رزوه چپ‌گرد میلگرد آماده شده است.

هنگامی که دو میلگرد در امتداد یک محور قرار گرفته و سرهای رزوه‌شده آنها در موقعیت مناسب باشند، با چرخاندن بدنه کوپلر در جهت تعیین‌شده، هر دو اتصال رزوه‌ای به‌صورت هم‌زمان پیشروی می‌کنند.

این فرآیند امکان ایجاد اتصال مکانیکی را بدون نیاز به چرخاندن خود میلگردها فراهم می‌کند؛ مشروط بر اینکه فاصله اولیه، هم‌محوری و آزادی حرکت محوری موردنیاز مطابق دستورالعمل نصب تأمین شده باشد.

مسیر انتقال نیرو در اتصال:

میلگرد اول ← رزوه چپ‌گرد یا راست‌گرد ← بدنه کوپلر BLR ← رزوه مقابل ← میلگرد دوم

نحوه نصب کوپلر چپ و راست BLR

1. قطر میلگردها و کد کوپلر با نقشه‌های اجرایی و مشخصات سفارش تطبیق داده شود.
2. از مناسب‌بودن محل اتصال و امکان اجرای مکانیزم چپ و راست اطمینان حاصل شود.
3. دو سر میلگرد مطابق دستورالعمل سیستم رزوه‌کاری بارکوپل آماده شوند.
4. جهت رزوه هر میلگرد و انطباق آن با سمت مربوط به کوپلر بررسی شود.
5. رزوه‌ها از نظر سلامت، ابعاد و کیفیت با ابزار کنترلی مناسب بررسی شوند.
6. سطح رزوه‌ها از براده، گردوغبار و آلودگی پاک شود.
7. دو میلگرد در امتداد محور مناسب قرار داده شوند و فاصله اولیه موردنیاز برای نصب تأمین شود.
8. کوپلر در موقعیت مناسب میان دو سر میلگرد قرار گیرد.
9. درگیری اولیه رزوه‌های دو سمت با دقت و بدون اعمال نیروی نامتعارف انجام شود.
10. بدنه کوپلر با ابزار مناسب در جهت تعیین‌شده چرخانده شود تا دو سر میلگرد مطابق مکانیزم اتصال پیشروی کنند.
11. میزان درگیری رزوه‌ها، وضعیت هم‌محوری و موقعیت نهایی کوپلر مطابق دستورالعمل نصب کنترل شود.
12. پس از تأیید اتصال، بازرسی نهایی انجام شده و نتیجه برای مراحل بعدی اجرا ثبت شود.

کنترل کیفیت کوپلر BLR

کنترل بدنه کوپلر

• بررسی انطباق کد و سایز محصول با مشخصات سفارش
• کنترل ظاهری بدنه از نظر ترک، آسیب و تغییر شکل
• کنترل ابعاد اصلی مطابق نقشه تولیدی
• بررسی سلامت دهانه‌ها و سطوح رزوه‌ای

کنترل رزوه‌ها

• بررسی جهت صحیح رزوه‌های چپ‌گرد و راست‌گرد
• کنترل سازگاری رزوه میلگرد با کوپلر
• بررسی رزوه‌ها با گیج یا ابزار کنترلی تأییدشده
• کنترل نبود براده، آلودگی و آسیب در رزوه‌ها

کنترل نصب

• بررسی هم‌محوری میلگردها
• کنترل وضعیت درگیری دو سمت اتصال
• بررسی موقعیت نهایی کوپلر
• کنترل رعایت الزامات نصب اعلام‌شده توسط سازنده
• ثبت نتیجه بازرسی پیش از بتن‌ریزی

استانداردها و الزامات فنی

کوپلر BLR به‌عنوان یک اتصال مکانیکی میلگرد باید براساس الزامات طراحی پروژه، مشخصات فنی مصوب و مدارک آزمون مربوط به سیستم اتصال ارزیابی شود.

استاندارد ISO 15835 از مراجع مرتبط با الزامات و روش‌های آزمون اتصالات مکانیکی میلگرد است. همچنین ضوابط آیین‌نامه‌ای پروژه، از جمله مقررات ملی ساختمان و الزامات طراحی لرزه‌ای در صورت کاربرد، باید مورد توجه قرار گیرند.

تطابق محصول با هر استاندارد یا رده عملکردی مشخص، تنها در صورت وجود گزارش آزمون معتبر و مدارک فنی تأییدشده قابل اعلام است.

تفاوت کوپلر چپ و راست BLR با کوپلر استاندارد BSC

تفاوت کوپلر BLR با کوپلر موقعیت BPC

کوپلر چپ و راست BLR و کوپلر موقعیت BPC هر دو می‌توانند برای اتصالات دارای محدودیت اجرایی مورد استفاده قرار گیرند؛ اما عملکرد آنها لزوماً یکسان نیست.

در BLR، اتصال بر مبنای درگیری رزوه‌های چپ‌گرد و راست‌گرد و چرخاندن بدنه کوپلر انجام می‌شود.

کوپلر موقعیت BPC باید براساس هندسه و مکانیزم اختصاصی خود انتخاب شود و ممکن است برای شرایط متفاوتی از محدودیت حرکت یا موقعیت میلگردها طراحی شده باشد.

بنابراین انتخاب میان BLR و BPC باید با توجه به نقشه اجرایی، آزادی حرکت میلگردها و دستورالعمل فنی هر محصول انجام شود.

راهنمای انتخاب کوپلر چپ و راست BLR

برای انتخاب کوپلر مناسب، لازم است قطر میلگردها، جهت رزوه‌ها، موقعیت اتصال، میزان آزادی حرکت محوری و امکان دسترسی به بدنه کوپلر مشخص باشد.

در صورتی که میلگردها امکان چرخش نداشته باشند، اما شرایط هندسی و حرکت محوری لازم برای عملکرد مکانیزم چپ و راست فراهم باشد، BLR می‌تواند گزینه مناسبی باشد.

برای انتخاب نهایی، مشخصات پروژه باید با اطلاعات فنی و دستورالعمل نصب محصول بارکوپل تطبیق داده شود.

استعلام قیمت کوپلر چپ و راست BLR

قیمت کوپلر چپ و راست BLR بارکوپل براساس قطر میلگرد، سایز کوپلر، تعداد موردنیاز و شرایط سفارش تعیین می‌شود.

برای دریافت پیش‌فاکتور و انتخاب کوپلر مناسب، قطر میلگردها، تعداد اتصالات و شرایط اجرایی پروژه را برای کارشناسان بارکوپل ارسال کنید.
