کد خانواده BWC

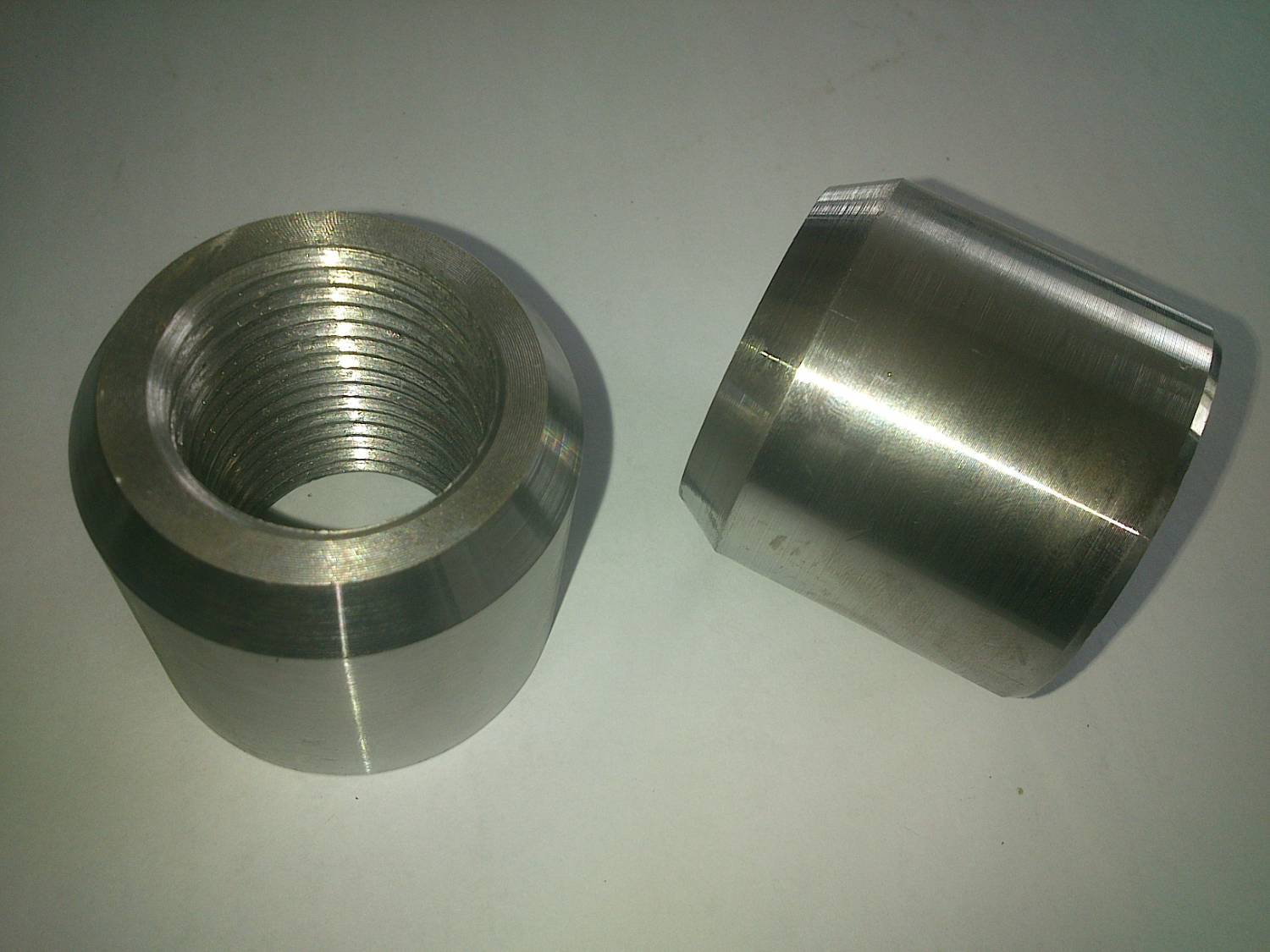

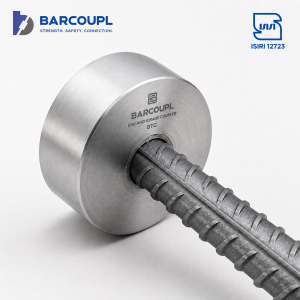

کوپلر جوشی BWC
کوپلر جوشی BWC بارکوپل نوعی کوپلر رزوه‌ای قابل جوش است که برای ایجاد اتصال میان میلگرد و قطعات یا سازه‌های فولادی در پروژه‌های بتن‌آرمه مورد استفاده قرار می‌گیرد
- نوع اتصال
- اتصال رزوه‌ای میلگرد به کوپلر و اتصال جوشی کوپلر به قطعه فولادی
- کاربرد
- اتصال میلگرد و اجزای بتن‌آرمه به سازه یا قطعات فولادی
- محدوده سایز
- میلگرد 16 تا 40 میلی‌متر
- روش اتصال به فولاد
- جوشکاری مطابق دستورالعمل و مشخصات فنی پروژه
جدول ابعاد
| قطر میلگرد (mm) | طول کوپلر (mm) | قطر کوپلر (mm) | کد قطعه |
|---|---|---|---|
| 16 | 25 | 32 | BWC16 |
| 18 | 27 | 34 | BWC18 |
| 20 | 29 | 38 | BWC20 |
| 22 | 31 | 38 | BWC22 |
| 25 | 36 | 43 | BWC25 |
| 28 | 39 | 48 | BWC28 |
| 32 | 42 | 53 | BWC32 |
| 36 | 46 | 63 | BWC36 |
| 40 | 51 | 68 | BWC40 |
جدول ابعاد کوپلر جوشی
معرفی کوپلر جوشی BWC
کوپلر جوشی BWC بارکوپل نوعی کوپلر رزوه‌ای قابل جوش است که برای ایجاد اتصال میان میلگرد و قطعات یا سازه‌های فولادی در پروژه‌های بتن‌آرمه مورد استفاده قرار می‌گیرد.
در این سیستم، یک سمت اتصال از طریق رزوه با میلگرد درگیر شده و بدنه کوپلر از طریق جوشکاری به قطعه فولادی موردنظر متصل می‌شود. به این ترتیب، امکان ایجاد یک اتصال اجرایی میان آرماتور و اجزای فولادی سازه در نقاطی که استفاده از روش‌های متداول اتصال با محدودیت مواجه است، فراهم می‌شود.
این محصول به‌ویژه در جزئیاتی که لازم است میلگرد به صفحات مدفون، ورق‌ها یا سایر اجزای فولادی متصل شود قابل استفاده است. نوع و مشخصات جوش باید براساس جنس قطعات، الزامات طراحی و دستورالعمل جوشکاری پروژه تعیین شود.
کوپلر جوشی BWC چگونه عمل می‌کند؟

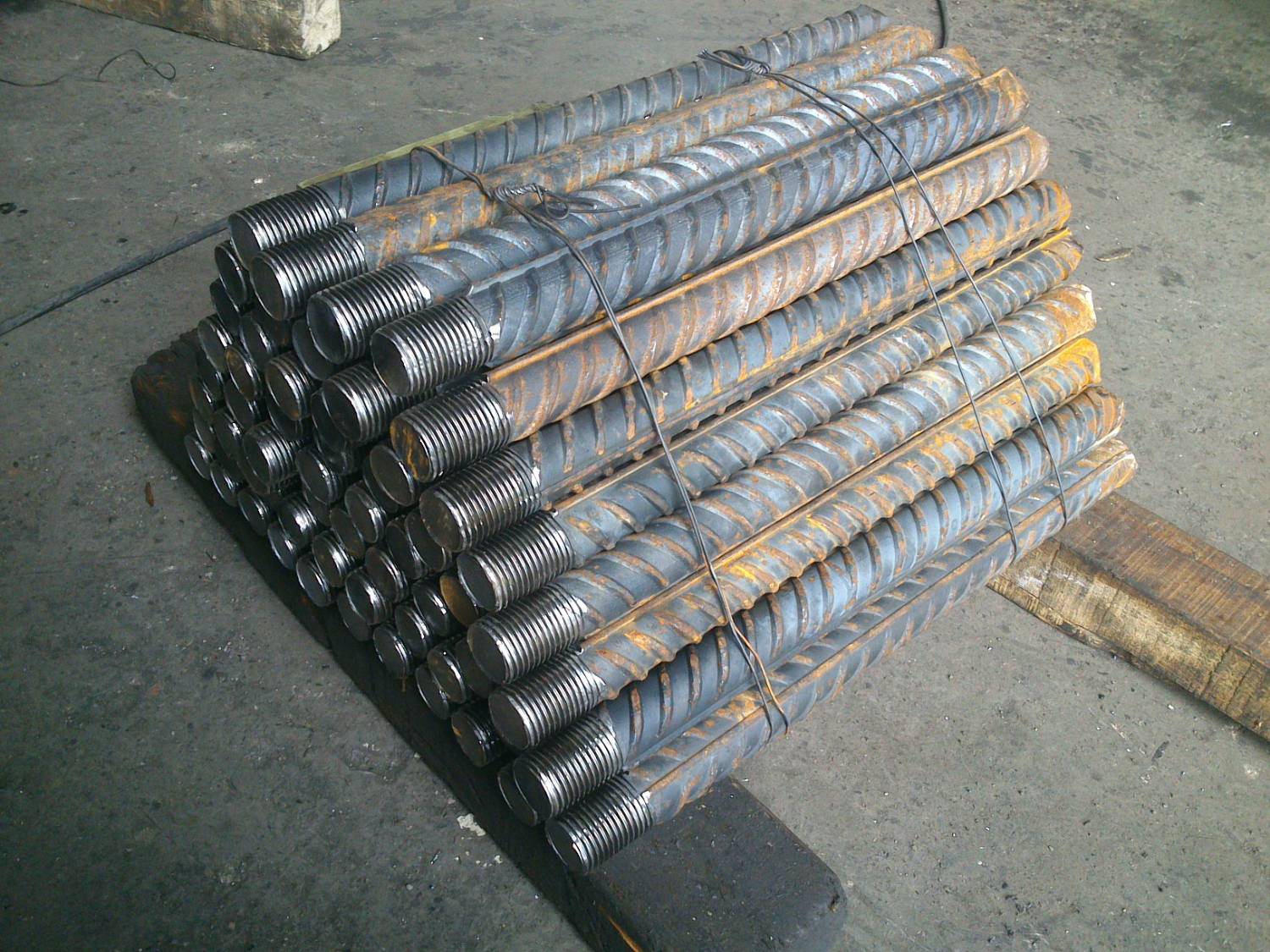

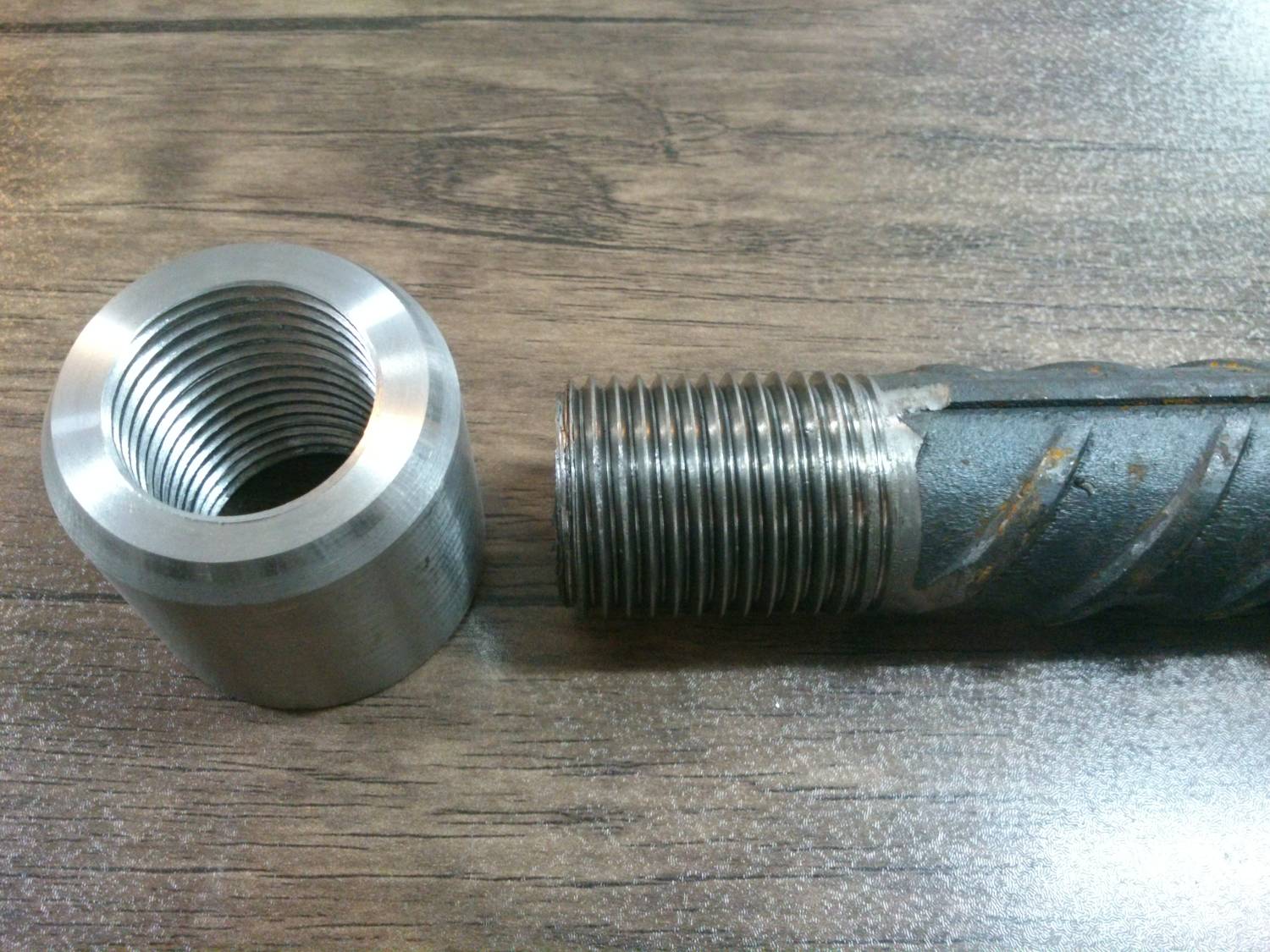

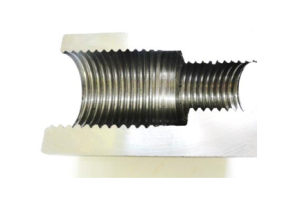

عملکرد BWC بر ترکیب اتصال رزوه‌ای و اتصال جوشی استوار است. میلگرد آماده‌سازی و رزوه‌شده در قسمت رزوه داخلی کوپلر بسته می‌شود و بخش قابل جوش کوپلر به قطعه فولادی موردنظر جوش داده می‌شود.
در نتیجه، نیروی میلگرد از طریق رزوه به بدنه کوپلر و سپس از طریق اتصال جوشی به قطعه فولادی منتقل می‌شود.
به همین دلیل، عملکرد نهایی اتصال علاوه بر کیفیت خود کوپلر و رزوه میلگرد، به کیفیت جوش، مشخصات فلز پایه، الکترود یا فرآیند جوشکاری، آماده‌سازی سطح و اجرای صحیح جوش نیز وابسته است.
کاربردهای کوپلر جوشی BWC
کاربردهای متداول آن می‌تواند شامل موارد زیر باشد:
- اتصال میلگرد به صفحات و قطعات فولادی
- اتصال اجزای فولادی به اعضای بتن‌آرمه
- اجرای برخی اتصالات مرتبط با دیوارهای برشی
- اتصال میلگرد به صفحات مدفون در بتن
- اجرای اتصالات در سازه‌های مرکب فولادی و بتنی
- اتصالات قطعات پیش‌ساخته در صورت پیش‌بینی در طراحی
- پروژه‌های صنعتی و عمرانی دارای جزئیات اتصال فولاد به بتن
- برخی پروژه‌های توسعه، اصلاح یا مقاوم‌سازی با جزئیات طراحی‌شده
نوع و محل استفاده نهایی BWC باید براساس نقشه‌های اجرایی و تأیید طراح پروژه تعیین شود.
مزایای استفاده از کوپلر جوشی BWC
ایجاد اتصال مستقیم میلگرد به قطعات فولادی:
BWC امکان ایجاد مسیر اتصال میان میلگرد و صفحات یا اجزای فولادی را بدون نیاز به ایجاد وصله متعارف بین دو میلگرد فراهم می‌کند.
مناسب برای اتصالات فولاد به بتن:
این محصول برای جزئیاتی که در آن‌ها انتقال نیرو میان آرماتور و یک جزء فولادی موردنیاز است، راهکار اجرایی مناسبی فراهم می‌کند.
انعطاف‌پذیری در طراحی جزئیات اتصال:
استفاده از کوپلر قابل جوش می‌تواند امکان طراحی جزئیات مختلف برای اتصال میلگرد به صفحات و اجزای فولادی را فراهم کند.
کاهش پیچیدگی برخی جزئیات آرماتوربندی:
در شرایط مناسب پروژه، استفاده از اتصال مستقیم می‌تواند نیاز به برخی خم‌ها، همپوشانی‌ها یا جزئیات پیچیده آرماتوربندی را کاهش دهد.
کمک به کاهش تراکم آرماتورها:
در دیتیل‌هایی که BWC جایگزین آرایش‌های متراکم‌تر اتصال شود، می‌تواند فضای آزاد بیشتری در ناحیه اتصال ایجاد کند.
تسهیل بتن‌ریزی و ویبره در جزئیات پرتراکم:
کاهش تراکم موضعی آرماتورها می‌تواند در برخی جزئیات، فضای مناسب‌تری برای عبور بتن و دسترسی ویبراتور فراهم کند.
قابلیت کنترل اتصال پیش از بتن‌ریزی:
وضعیت جوش، کوپلر، رزوه میلگرد و درگیری اتصال را می‌توان پیش از بتن‌ریزی مورد بررسی و کنترل قرار داد.
مشخصات فنی کوپلر جوشی BWC
| مشخصه | توضیح |
| نام محصول | کوپلر جوشی میلگرد |
| کد خانواده | BWC |
| نام انگلیسی | Barcoupl Weldable Coupler |
| برند | بارکوپل |
| نوع اتصال | رزوه‌ای – جوشی |
| کاربرد | اتصال میلگرد به قطعات و سازه‌های فولادی |
| اتصال به میلگرد | رزوه‌ای |
| اتصال به قطعه فولادی | جوشکاری |
| محدوده سایز میلگرد | 16 تا 40 میلی‌متر |
| روش جوشکاری | مطابق دستورالعمل جوشکاری و الزامات پروژه |
| جنس محصول | مطابق مشخصات و گواهی مواد اولیه تولید |
| تولیدکننده | شرکت نگهبان سازه سرو |
نحوه نصب کوپلر جوشی BWC
- سایز BWC متناسب با قطر میلگرد و نقشه اجرایی انتخاب شود.
- محل نصب کوپلر روی قطعه فولادی مطابق نقشه مشخص شود.
- سطح قطعه فولادی و سطح قابل جوش کوپلر از آلودگی، روغن، زنگ‌زدگی شدید و سایر عوامل مؤثر بر کیفیت جوش پاک شود.
- کوپلر در محل و جهت صحیح قرار گرفته و برای جلوگیری از جابه‌جایی حین جوشکاری تثبیت شود.
- جوشکاری مطابق WPS، مشخصات فلز پایه، نوع الکترود یا فرآیند جوشکاری و الزامات پروژه انجام شود.
- پس از جوشکاری، اتصال از نظر ظاهری و در صورت الزام پروژه با روش‌های بازرسی تعیین‌شده کنترل شود.
- انتهای میلگرد مطابق سیستم رزوه‌کاری بارکوپل آماده و رزوه آن کنترل شود.
- میلگرد در کوپلر نصب شده و میزان درگیری رزوه بررسی شود.
- وضعیت نهایی اتصال، جانمایی میلگرد و عدم تداخل آن با سایر اجزای سازه پیش از بتن‌ریزی کنترل شود.
نوع جوش، اندازه جوش، تعداد پاس‌ها، پیش‌گرم در صورت نیاز، نوع الکترود یا فرآیند جوشکاری و سایر پارامترهای اجرایی باید براساس جنس واقعی کوپلر و قطعه فولادی، نقشه اتصال، WPS تأییدشده و الزامات پروژه تعیین شوند.
کنترل کیفیت کوپلر و اتصال جوشی
کنترل کیفیت BWC باید سه بخش اصلی کوپلر، اتصال جوشی و اتصال رزوه‌ای میلگرد را پوشش دهد.
پیش از جوشکاری، تطابق کد و سایز محصول، سلامت بدنه، وضعیت سطح قابل جوش و محل جانمایی بررسی شود.
پس از جوشکاری، کیفیت اتصال جوشی مطابق الزامات پروژه و WPS کنترل شود. در صورت الزام، آزمون‌ها یا روش‌های بازرسی غیرمخرب تعیین‌شده در مدارک پروژه انجام شوند.
در بخش رزوه‌ای نیز سلامت رزوه داخلی کوپلر، کیفیت رزوه میلگرد، تطابق سایز و میزان درگیری اتصال پیش از تأیید نهایی بررسی شود.
استانداردها و مدارک فنی
انطباق محصول و اتصال جوشی با هر استاندارد باید براساس گواهی، گزارش آزمون، WPS و مدارکی اعلام شود که مدل BWC، سایز مورد استفاده و شرایط واقعی اتصال را پوشش می‌دهند.
مدارک فنی قابل ارائه، در صورت وجود، می‌توانند شامل موارد زیر باشند:
- دیتاشیت ابعادی BWC
- گواهی مواد اولیه
- دستورالعمل رزوه‌کاری
- دستورالعمل نصب
- WPS مرتبط با اتصال
- مدارک صلاحیت جوشکاری در صورت لزوم
- گزارش‌های کنترل کیفیت و آزمون
- چک‌لیست کنترل کارگاهی
پرسش های متداول
کوپلر جوشی BWC چه کاربردی دارد؟
BWC برای ایجاد اتصال میان میلگرد و قطعات یا سازه‌های فولادی استفاده می‌شود. فایل محصول بارکوپل نیز اتصال سازه‌های فلزی به سازه‌های بتنی را به‌عنوان کاربرد آن معرفی کرده است.
تفاوت BWC با کوپلر استاندارد BSC چیست؟
BSC برای وصله مکانیکی دو میلگرد استفاده می‌شود، در حالی که BWC امکان اتصال رزوه‌ای میلگرد به کوپلری را فراهم می‌کند که سمت دیگر آن به قطعه فولادی جوش می‌شود.
کوپلر جوشی BWC در چه سایزهایی موجود است؟
براساس فایل فنی موجود، BWC برای میلگردهای قطر 16، 18، 20، 22، 25، 28، 32، 36 و 40 میلی‌متر تعریف شده است.
آیا می‌توان برای تمام سایزها از یک روش جوشکاری استفاده کرد؟
الزاماً خیر. مشخصات جوشکاری باید متناسب با جنس و ابعاد قطعات، طراحی اتصال و WPS پروژه تعیین شود.
آیا BWC مستقیماً برای اتصال دو میلگرد استفاده می‌شود؟
کاربرد تعریف‌شده این محصول اتصال میلگرد به یک جزء یا سازه فولادی است. برای وصله مستقیم دو میلگرد، باید نوع مناسب کوپلر براساس شرایط اتصال انتخاب شود.
استعلام قیمت و مشاوره فنی
قیمت به سایز میلگرد. تعداد موردنیاز. شرایط سفارش و الزامات پروژه بستگی دارد. مشخصات پروژه شامل سایز میلگردها و تعداد اتصالات و محل تحویل را اعلام کنید تا پیشنهاد فنی و قیمت ارسال شود.
