کد خانواده BRC
کوپلر تبدیل BRC
کوپلر تبدیل BRC بارکوپل نوعی اتصال مکانیکی رزوه‌ای است که برای اتصال دو میلگرد با قطرهای متفاوت در سازه‌های بتن‌آرمه استفاده می‌شود.
- نوع اتصال
- مکانیکی رزوه‌ای
- کاربرد
- اتصال دو میلگرد با قطر متفاوت
- نوع رزوه
- مطابق سیستم رزوه‌کاری بارکوپل
- انتخاب سایز
- براساس قطر هر دو میلگرد
جدول ابعاد
| طول کوپلر | قطر کوپلر | سایز کوپلر | کد کالا |
|---|---|---|---|
| ۴۵ | ۲۸ | ۱۶×۱۸ | BRC1618 |
| ۴۷ | ۳۰ | ۱۶×۲۰ | BRC1620 |
| ۶۰ | ۴۸ | ۱۶×۳۲ | BRC1632 |
| ۵۵ | ۳۸ | ۱۶×۲۵ | BRC1625 |
| ۴۸ | ۳۰ | ۱۸×۲۰ | BRC1820 |
| ۶۰ | ۳۳ | ۲۰×۲۲ | BRC2022 |
| ۶۴ | ۳۸ | ۲۰×۲۵ | BRC2025 |
| ۶۵ | ۳۸ | ۲۲×۲۵ | BRC2225 |
| ۷۲ | ۳۳ | ۲۵×۲۸ | BRC2528 |
| ۷۶ | ۴۸ | ۲۸×۳۲ | BRC2832 |

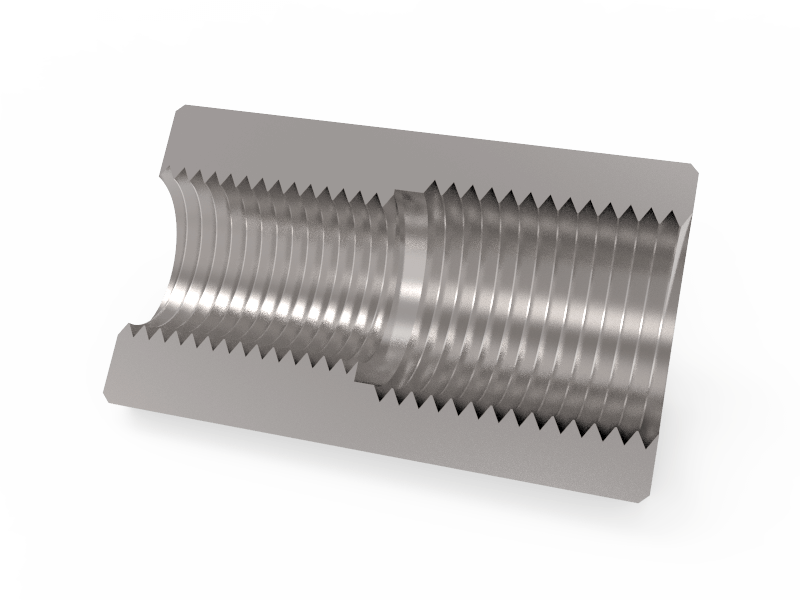

معرفی کوپلر تبدیل BRC

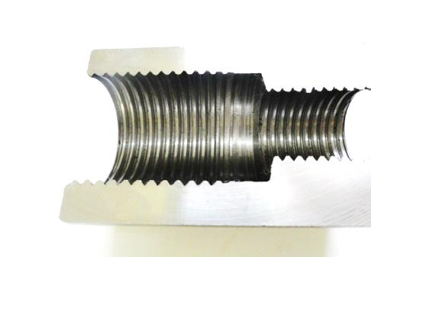

دو سمت این کوپلر متناسب با قطر میلگردهای مورد اتصال طراحی می‌شوند؛ به‌طوری‌که یک سمت برای میلگرد با قطر بزرگ‌تر و سمت دیگر برای میلگرد با قطر کوچک‌تر در نظر گرفته می‌شود.
کوپلر تبدیل به‌ویژه در بخش‌هایی از سازه که براساس نقشه و طراحی، قطر میلگرد در امتداد مسیر آرماتور تغییر می‌کند، امکان ایجاد اتصال مستقیم و منظم میان دو میلگرد غیرهم‌قطر را فراهم می‌کند.
کاربرد کوپلر تبدیل BRC
کوپلر تبدیل BRC برای اتصال دو میلگرد با قطر متفاوت استفاده می‌شود و می‌تواند در قسمت‌های مختلف سازه‌های بتن‌آرمه مورد استفاده قرار گیرد، از جمله:
- تغییر قطر میلگرد ستون در طبقات مختلف
- اتصال میلگردهای غیرهم‌قطر در امتداد یک مسیر
- تغییر سایز آرماتور مطابق نقشه سازه
- ستون‌ها و دیوارهای بتن‌آرمه
- دیوارهای برشی
- فونداسیون‌ها
- پروژه‌های مرتفع و چندطبقه
- قطعات بتنی پیش‌ساخته
- پروژه‌های صنعتی و عمرانی
یکی از کاربردهای مهم BRC، اتصال میلگرد در محل کاهش قطر آرماتور ستون در طبقات بالاتر ساختمان است.
شرایط مناسب استفاده از کوپلر تبدیل BRC
کوپلر تبدیل BRC انتخاب مناسبی است زمانی که:
- دو میلگرد مورد اتصال دارای قطر متفاوت باشند.
- تغییر قطر میلگرد در نقشه سازه پیش‌بینی شده باشد.
- اتصال مکانیکی مستقیم میان دو سایز میلگرد موردنیاز باشد.
- استفاده از وصله مکانیکی به‌جای جزئیات وصله دیگر در طراحی مجاز باشد.
- سایز هر دو میلگرد و ترکیب موردنیاز در محدوده تولید تأییدشده بارکوپل قرار داشته باشد.
شرایط نامناسب استفاده از کوپلر تبدیل BRC
اگر دو میلگرد دارای قطر یکسان باشند، در شرایط معمول باید نوع مناسب کوپلر استاندارد BSC بررسی شود.
همچنین BRC نباید صرفاً براساس قطر بزرگ‌تر یا کوچک‌تر انتخاب شود؛ ترکیب دقیق هر دو سایز میلگرد باید با کد و مشخصات محصول مطابقت داشته باشد.
در شرایطی که محدودیت چرخش یا جابه‌جایی میلگرد وجود دارد نیز باید ابتدا نوع اتصال مناسب براساس شرایط اجرایی پروژه بررسی شود.
مزایای استفاده از کوپلر تبدیل BRC
- اتصال مستقیم میلگردهای با قطر متفاوت: مهم‌ترین ویژگی BRC امکان ایجاد اتصال مکانیکی مستقیم میان دو میلگرد غیرهم‌قطر است.
- مناسب برای تغییر سایز میلگرد در طبقات: در سازه‌هایی که براساس طراحی، قطر آرماتور ستون یا سایر اعضا در طبقات بالاتر کاهش می‌یابد، BRC امکان اتصال دو سایز متفاوت را فراهم می‌کند.
- کاهش پیچیدگی جزئیات اتصال: استفاده از کوپلر متناسب با دو قطر می‌تواند اجرای محل تغییر سایز میلگرد را منظم‌تر و کنترل‌پذیرتر کند.
- کاهش تراکم آرماتورها: در جزئیاتی که استفاده از وصله مکانیکی جایگزین طول‌های همپوشانی شود، امکان کاهش تراکم موضعی آرماتورها وجود دارد.
- سهولت آرماتوربندی: اتصال مستقیم دو میلگرد با قطر متفاوت می‌تواند اجرای آرماتوربندی را در محل تغییر سایز ساده‌تر کند.
- کمک به سهولت بتن‌ریزی و ویبره: کاهش تراکم موضعی ناشی از وصله‌های همپوشان می‌تواند فضای مناسب‌تری برای عبور بتن و دسترسی تجهیزات ویبره ایجاد کند.
- کاهش مصرف میلگرد در محل وصله: در شرایطی که اتصال مکانیکی براساس طراحی جایگزین وصله پوششی شود، طول اضافی میلگرد مربوط به همپوشانی می‌تواند کاهش یابد.
- قابلیت کنترل اتصال: رزوه هر دو میلگرد، تطابق سایزها و وضعیت نهایی اتصال را می‌توان پیش از بتن‌ریزی کنترل کرد.
مشخصات فنی کوپلر تبدیل BRC
| مشخصه | توضیحات |
| نام محصول | کوپلر تبدیل میلگرد |
| کد خانواده | BRC |
| نام انگلیسی | Barcoupl Reducer Coupler |
| برند | بارکوپل |
| تولیدکننده | شرکت نگهبان سازه سرو |
| نوع اتصال | مکانیکی رزوه‌ای |
| کاربرد اصلی | اتصال دو میلگرد با قطر متفاوت |
| سمت اول | متناسب با قطر میلگرد بزرگ‌تر |
| سمت دوم | متناسب با قطر میلگرد کوچک‌تر |
| نوع رزوه | مطابق سیستم رزوه‌کاری بارکوپل |
| جهت رزوه | مطابق مشخصات محصول |
| جنس محصول | مطابق گواهی مواد اولیه تولید |
| فرآیند تولید | مطابق فرآیند مستند کارخانه |
| محدوده سایز | مطابق ترکیب سایزهای تأییدشده تولید |
| پوشش سطحی | مطابق مشخصات محصول یا سفارش پروژه |
نحوه نصب کوپلر تبدیل BRC
- قطر هر دو میلگرد با نقشه اجرایی تطبیق داده شود.
- ترکیب سایز و کد BRC مناسب انتخاب شود.
- سمت بزرگ و کوچک کوپلر پیش از نصب مشخص شود.
- انتهای هر دو میلگرد مطابق دستورالعمل سیستم بارکوپل آماده و رزوه‌کاری شود.
- ابعاد، سلامت و کیفیت رزوه هر دو میلگرد با روش یا گیج مورد تأیید کنترل شود.
- رزوه‌های میلگرد و رزوه داخلی کوپلر از آلودگی، بتن، پلیسه و آسیب پاک شوند.
- سمت مربوط به میلگرد بزرگ‌تر روی میلگرد متناظر نصب شود.
- میلگرد کوچک‌تر در سمت متناسب کوپلر قرار گرفته و اتصال تکمیل شود.
- میزان درگیری رزوه در هر دو سمت و وضعیت نهایی اتصال بررسی شود.
- اتصال پیش از بتن‌ریزی کنترل و تأیید شود.
کنترل کیفیت کوپلر تبدیل BRC
کنترل کیفیت BRC باید شامل خود کوپلر، رزوه هر دو میلگرد و اتصال نهایی باشد.
پیش از نصب، ترکیب سایز حک‌شده یا کد محصول با قطر واقعی هر دو میلگرد تطبیق داده شود. سلامت بدنه و رزوه داخلی هر دو سمت کوپلر و همچنین ابعاد و کیفیت رزوه میلگردهای بزرگ‌تر و کوچک‌تر بررسی شود.
پس از نصب نیز میزان درگیری رزوه در هر دو سمت، موقعیت نهایی میلگردها و سلامت اتصال پیش از بتن‌ریزی کنترل شود.
استانداردها و ارزیابی عملکرد
انطباق کوپلر تبدیل BRC با استانداردها و مشخصات فنی پروژه باید براساس گواهی‌ها و گزارش‌های آزمایشی انجام شود که نوع BRC، ترکیب سایز مورد استفاده و شرایط واقعی اتصال را پوشش دهند.
دیتاشیت ابعادی، گواهی مواد اولیه، گزارش کنترل رزوه و ابعاد، نتایج آزمون‌های مرتبط، دستورالعمل رزوه‌کاری و دستورالعمل نصب، در صورت وجود، می‌توانند به‌عنوان مدارک فنی محصول ارائه شوند.

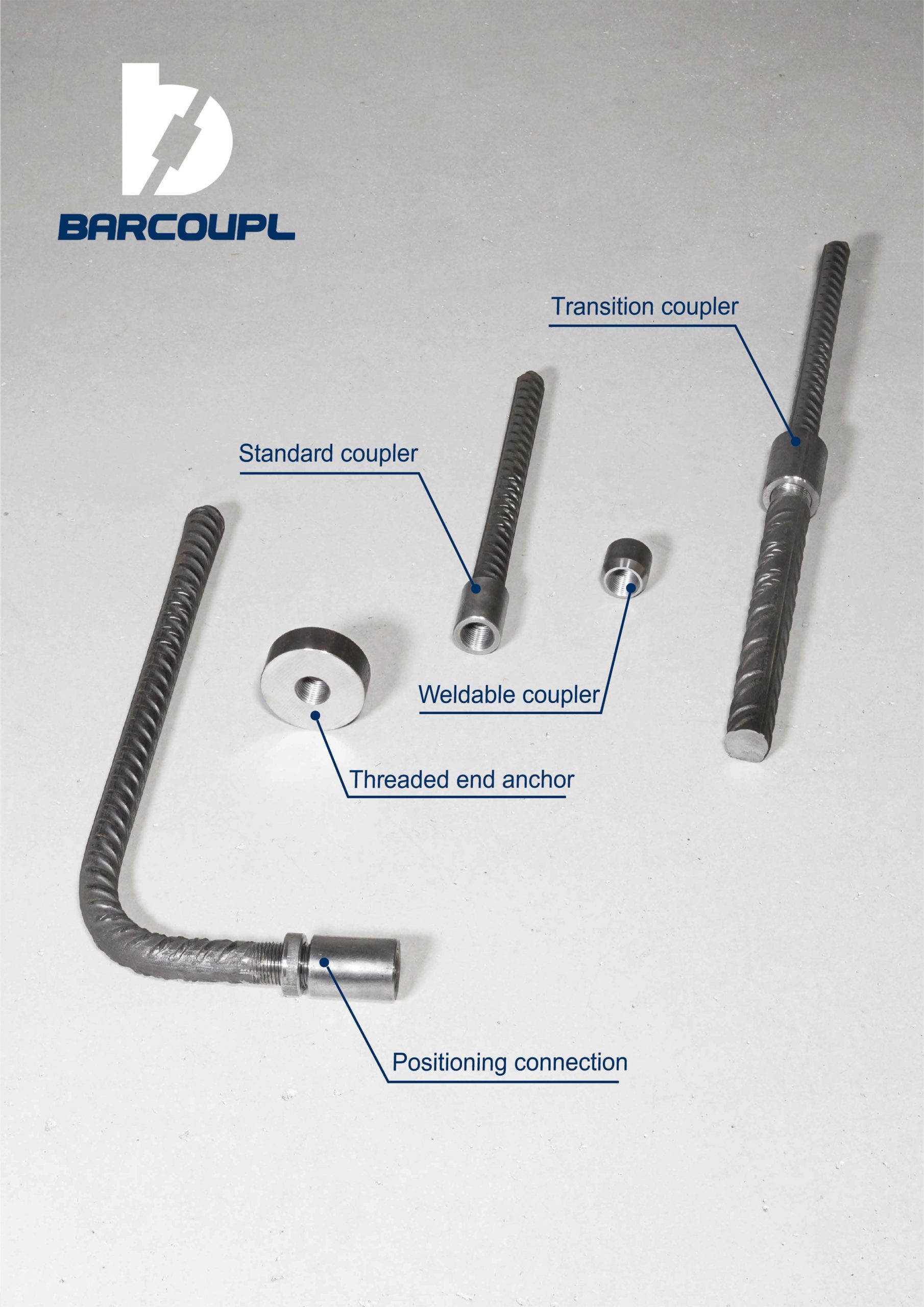

تفاوت کوپلر تبدیل BRC با سایر کوپلرهای بارکوپل
کوپلر تبدیل BRC تنها کوپلر بارکوپل برای اتصال مستقیم دو میلگرد با قطر متفاوت است. برای انتخاب نوع مناسب اتصال، جدول زیر را ببینید:
| شرایط اتصال | محصول مناسب |
| اتصال دو میلگرد هم‌قطر با امکان چرخش | کوپلر استاندارد BSC |
| اتصال دو میلگرد با قطر متفاوت | کوپلر تبدیل BRC |
| محدودیت چرخش یا جابه‌جایی میلگرد | کوپلر چپ و راست BLR / کوپلر موقعیت BPC |
| اتصال میلگرد به قطعه فولادی | کوپلر جوشی BWC |
| مهار مکانیکی انتهای میلگرد | کوپلر انتهایی BEAC |
توجه: جدول بالا راهنمای انتخاب اولیه است. نوع نهایی اتصال باید با توجه به نقشه‌های سازه، مشخصات میلگرد و الزامات فنی پروژه تعیین و تأیید شود.
راهنمای انتخاب سایز کوپلر تبدیل BRC
در کوپلر تبدیل، برخلاف BSC، انتخاب محصول تنها با یک قطر انجام نمی‌شود و برای سفارش باید قطر هر دو میلگرد مشخص باشد. کد BRC باید دقیقاً متناظر با همان ترکیب سایزی انتخاب شود که در نقشه آمده است.
برای سفارش صحیح این موارد را مشخص کنید:
- قطر میلگرد بزرگ‌تر
- قطر میلگرد کوچک‌تر
- تعداد اتصال
- شرایط اجرایی پروژه
استعلام قیمت کوپلر تبدیل BRC
قیمت کوپلر تبدیل BRC براساس ترکیب سایز دو میلگرد، تعداد موردنیاز، شرایط تولید، خدمات رزوه‌کاری، زمان تحویل، محل پروژه و مدارک فنی موردنیاز تعیین می‌شود.
برای دریافت پیش‌فاکتور، قطر میلگرد بزرگ‌تر و کوچک‌تر، تعداد کوپلر، رده میلگرد، محل پروژه، زمان تحویل و نیاز یا عدم نیاز به خدمات رزوه‌کاری را برای کارشناسان بارکوپل ارسال کنید.
پرسش های متداول
کوپلر تبدیل BRC چیست؟
کوپلر BRC برای اتصال مکانیکی و رزوه‌ای دو میلگرد با قطرهای متفاوت استفاده می‌شود.
تفاوت BRC و BSC چیست؟
BSC برای اتصال دو میلگرد هم‌قطر استفاده می‌شود، درحالی‌که BRC مخصوص اتصال دو میلگرد با قطر متفاوت است.
کاربرد اصلی کوپلر تبدیل چیست؟
یکی از کاربردهای مهم آن اتصال میلگردها در نقاطی است که براساس طراحی سازه، قطر آرماتور تغییر می‌کند؛ مانند تغییر سایز میلگرد ستون در طبقات مختلف.
آیا هر دو سایز میلگرد را می‌توان با BRC به یکدیگر متصل کرد؟
ترکیب دو سایز باید در محدوده تولید تأییدشده بارکوپل باشد. پیش از سفارش، امکان تولید ترکیب موردنظر را از کارشناسان بارکوپل استعلام کنید.
چگونه سایز BRC انتخاب می‌شود؟
قطر هر دو میلگرد باید مشخص شود و سپس کد محصول متناسب با ترکیب قطر بزرگ‌تر و کوچک‌تر انتخاب شود.
آیا BRC باعث کاهش مصرف میلگرد می‌شود؟
در شرایطی که اتصال مکانیکی طبق طراحی جایگزین وصله پوششی شود، می‌تواند طول اضافی ناشی از همپوشانی را کاهش دهد. مقدار واقعی صرفه‌جویی به جزئیات پروژه بستگی دارد.
استعلام قیمت و مشاوره فنی
قیمت به سایز میلگرد. تعداد موردنیاز. شرایط سفارش و الزامات پروژه بستگی دارد. مشخصات پروژه شامل سایز میلگردها و تعداد اتصالات و محل تحویل را اعلام کنید تا پیشنهاد فنی و قیمت ارسال شود.
