کوپلر انتهایی BEAC

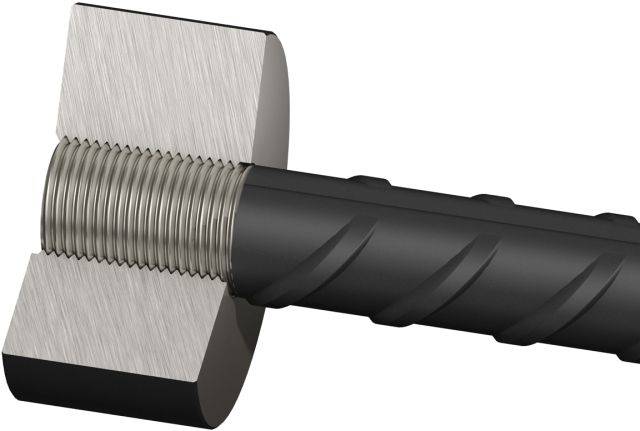

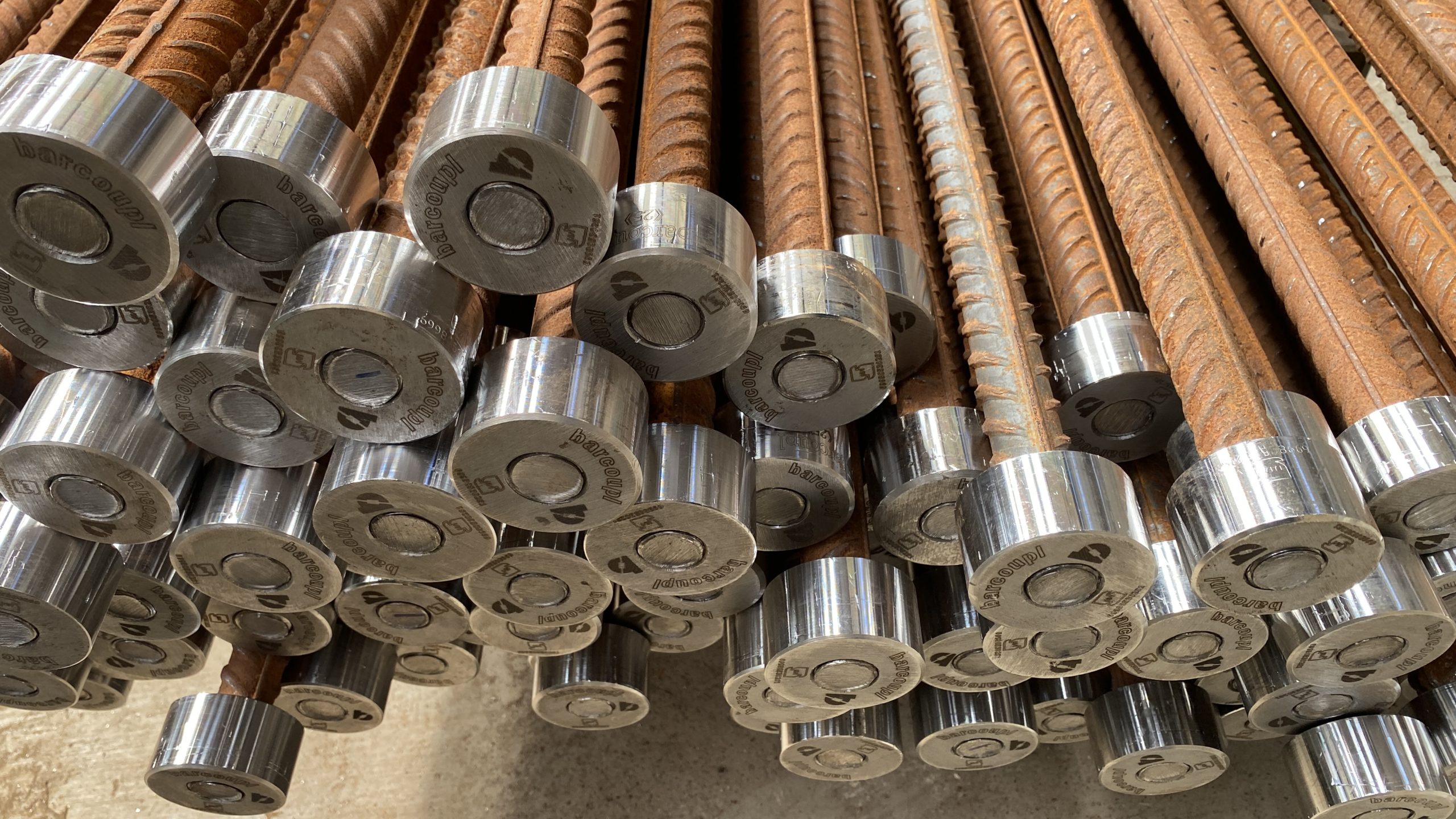

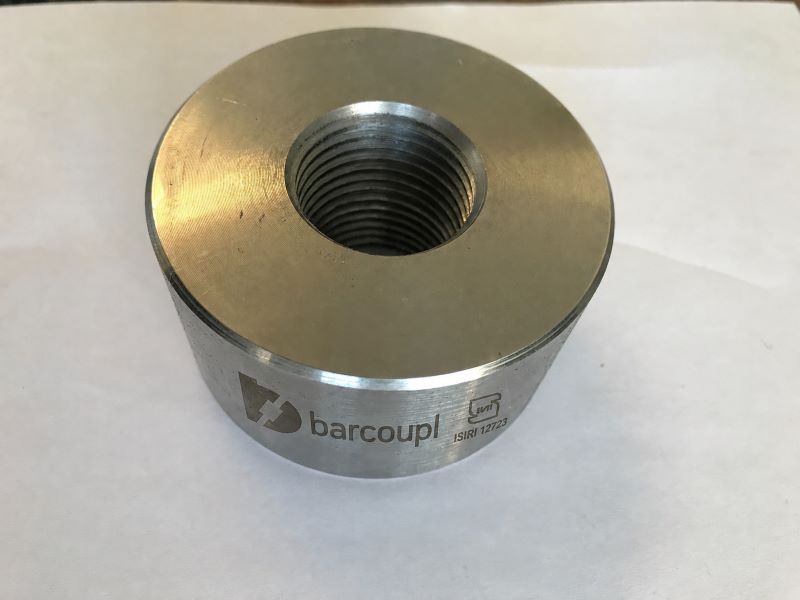

معرفی کوپلر انتهایی BEAC

این محصول برخلاف کوپلر استاندارد BSC برای اتصال دو میلگرد به یکدیگر استفاده نمی‌شود؛ بلکه وظیفه اصلی آن مهار انتهای یک میلگرد در داخل بتن است. پس از نصب، مجموعه میلگرد و کوپلر به‌صورت یک میلگرد دارای سر مهاری عمل می‌کند.

استفاده از کوپلر انتهایی در جزئیات سازه‌ای تأییدشده می‌تواند امکان کاهش یا حذف برخی خم‌های انتهایی میلگرد را فراهم کرده و به کاهش تراکم آرماتورها، ساده‌تر شدن آرماتوربندی و ایجاد فضای مناسب‌تر برای بتن‌ریزی و ویبره کمک کند.

کاربرد کوپلر انتهایی BEAC

کوپلر انتهایی BEAC برای ایجاد مهار مکانیکی در انتهای میلگرد در اعضای بتن‌آرمه به‌کار می‌رود و می‌تواند در جزئیات تأییدشده سازه‌ای برای موارد زیر مورد استفاده قرار گیرد:

• مهار انتهای میلگرد در فونداسیون‌ها
• مهار میلگردهای ستون در فونداسیون
• انتهای میلگردهای طولی تیر
• گره‌های پرتراکم تیر و ستون
• دیوارهای برشی و دیوارهای حائل
• سرشمع و کلاهک شمع
• تیرهای عمیق
• قطعات بتنی پیش‌ساخته
• نواحی دارای محدودیت فضا و تراکم بالای آرماتور
• پروژه‌های صنعتی و عمرانی

انتخاب نهایی محل استفاده و جزئیات مهار باید براساس نقشه‌های مصوب و الزامات فنی پروژه انجام شود.

شرایط مناسب استفاده از کوپلر انتهایی BEAC

کوپلر انتهایی BEAC انتخاب مناسبی است زمانی که:

• هدف، ایجاد مهار مکانیکی در انتهای یک میلگرد باشد.
• اجرای خم انتهایی میلگرد با محدودیت فضا مواجه باشد.
• تراکم آرماتورها در ناحیه مهار زیاد باشد.
• کاهش تراکم موضعی آرماتورها موردنظر باشد.
• فضای مناسب‌تر برای بتن‌ریزی و ویبره موردنیاز باشد.
• استفاده از سر مهاری در نقشه‌ها و محاسبات سازه پیش‌بینی یا تأیید شده باشد.

شرایط نامناسب استفاده از کوپلر انتهایی BEAC

کوپلر انتهایی BEAC نباید به‌عنوان کوپلر وصله برای اتصال دو میلگرد به یکدیگر استفاده شود.

همچنین استفاده از آن بدون بررسی الزامات طراحی، پوشش بتن، فاصله از لبه، فاصله بین مهارها و سایر جزئیات سازه‌ای توصیه نمی‌شود.

جوشکاری، سوراخ‌کاری، سنگ‌زنی یا هرگونه تغییر در ابعاد و هندسه محصول نیز بدون تأیید فنی انجام نشود.

مزایای استفاده از کوپلر انتهایی BEAC

• کاهش یا حذف خم انتهایی میلگرد: در جزئیات سازه‌ای تأییدشده، استفاده از BEAC می‌تواند امکان کاهش یا حذف برخی خم‌های انتهایی میلگرد را فراهم کند.
• کاهش تراکم آرماتورها: کاهش خم‌ها و طول‌های اضافی مهار می‌تواند از تجمع میلگردها در نواحی پرتراکم جلوگیری کرده و آرایش منظم‌تری ایجاد کند.
• سهولت آرماتوربندی: کاهش خم‌های انتهایی و تراکم میلگردها می‌تواند جانمایی و اجرای آرماتورها را در فضاهای محدود ساده‌تر کند.
• سهولت بتن‌ریزی: کاهش تراکم آرماتورها می‌تواند فضای مناسب‌تری برای عبور و توزیع بتن در میان میلگردها فراهم کند.
• سهولت ویبره بتن: افزایش فضای آزاد میان آرماتورها می‌تواند دسترسی ویبراتور و عملیات تراکم بتن را در نواحی پرتراکم تسهیل کند.
• امکان کاهش مصرف میلگرد: در جزئیاتی که BEAC امکان کاهش طول‌های اضافی یا خم‌های موردنیاز برای مهار را فراهم کند، مصرف میلگرد در آن بخش می‌تواند کاهش یابد.
• امکان کاهش وزن آرماتور مصرفی: کاهش طول و مقدار میلگرد موردنیاز در جزئیات مهار می‌تواند به کاهش وزن آرماتور مصرفی پروژه کمک کند.
• امکان صرفه‌جویی اقتصادی: کاهش احتمالی مصرف میلگرد، کاهش عملیات خم‌کاری، ساده‌تر شدن آرماتوربندی و تسهیل اجرا می‌تواند در شرایط مناسب پروژه به کاهش هزینه‌های اجرایی کمک کند.
• قابلیت کنترل پیش از بتن‌ریزی: سلامت محصول، کیفیت رزوه، میزان درگیری اتصال و جانمایی نهایی را می‌توان پیش از بتن‌ریزی بررسی کرد.

مشخصات فنی کوپلر انتهایی BEAC

نحوه نصب کوپلر انتهایی BEAC

1. سایز و کد کوپلر با قطر میلگرد و نقشه اجرایی تطبیق داده شود.
2. انتهای میلگرد تا حد امکان عمود بر محور میلگرد برش داده شود.
3. انتهای میلگرد مطابق سیستم بارکوپل آماده و رزوه‌کاری شود.
4. ابعاد، سلامت و کیفیت رزوه میلگرد با روش یا گیج مورد تأیید کنترل شود.
5. رزوه داخلی کوپلر و رزوه میلگرد از آلودگی، بتن، پلیسه و آسیب پاک و کنترل شوند.
6. کوپلر ابتدا با دست روی میلگرد بسته شود و در صورت گیرکردن غیرعادی، وضعیت رزوه بررسی شود.
7. کوپلر با ابزار مناسب و مطابق دستورالعمل نصب بارکوپل در موقعیت نهایی قرار گیرد.
8. درگیری کامل رزوه، سلامت محصول، جانمایی، پوشش بتن و فاصله‌ها کنترل شود.
9. وضعیت نهایی مهار پیش از بتن‌ریزی بررسی و تأیید شود.

کنترل کیفیت کوپلر انتهایی BEAC

کنترل کیفیت محصول شامل بررسی مواد اولیه، کنترل حین تولید و کنترل محصول نهایی است.

ابعاد محصول، سلامت بدنه و رزوه داخلی، تطابق سایز کوپلر با میلگرد و کیفیت رزوه میلگرد باید کنترل شوند.

پس از نصب نیز میزان درگیری رزوه، سلامت اتصال، جانمایی محصول، پوشش بتن، فاصله از لبه و عدم تداخل با سایر آرماتورها پیش از بتن‌ریزی بررسی شود.

استانداردها و ارزیابی عملکرد

انطباق کوپلر انتهایی BEAC با استانداردها و مشخصات فنی پروژه باید براساس گواهی‌ها، گزارش‌های آزمون و مدارکی اعلام شود که نوع محصول، سایز و شرایط استفاده را به‌طور مشخص پوشش می‌دهند.

دیتاشیت ابعادی، گواهی مواد اولیه، گزارش کنترل ابعادی و رزوه، نتایج آزمون‌های انجام‌شده، دستورالعمل رزوه‌کاری، دستورالعمل نصب و چک‌لیست کنترل کارگاهی در صورت وجود می‌توانند به‌عنوان مدارک فنی محصول ارائه شوند.

تفاوت کوپلر انتهایی BEAC با سایر کوپلرهای بارکوپل

کوپلر انتهایی BEAC برای ایجاد مهار مکانیکی در انتهای یک میلگرد استفاده می‌شود و برخلاف کوپلر استاندارد BSC وظیفه اتصال دو میلگرد به یکدیگر را ندارد.

توجه: جدول بالا راهنمای انتخاب اولیه است. نوع نهایی اتصال باید با توجه به نقشه‌های سازه، مشخصات میلگرد و الزامات فنی پروژه تعیین و تأیید شود.

راهنمای انتخاب سایز کوپلر انتهایی BEAC

سایز کوپلر انتهایی براساس قطر اسمی میلگرد انتخاب می‌شود. کد محصول هر سایز در جدول ابعاد بالای همین صفحه آمده است.

استعلام قیمت کوپلر انتهایی BEAC

قیمت کوپلر انتهایی BEAC براساس سایز میلگرد، تعداد موردنیاز، شرایط سفارش، خدمات رزوه‌کاری، زمان تحویل و مدارک فنی موردنیاز پروژه تعیین می‌شود.

برای دریافت پیش‌فاکتور، مشخصات پروژه شامل سایز و رده میلگرد، تعداد کوپلر، محل پروژه، زمان تحویل و نیاز به خدمات رزوه‌کاری را برای کارشناسان بارکوپل ارسال کنید.
