کوپلر میانی BSC

معرفی کوپلر استاندارد بارکوپل BSC

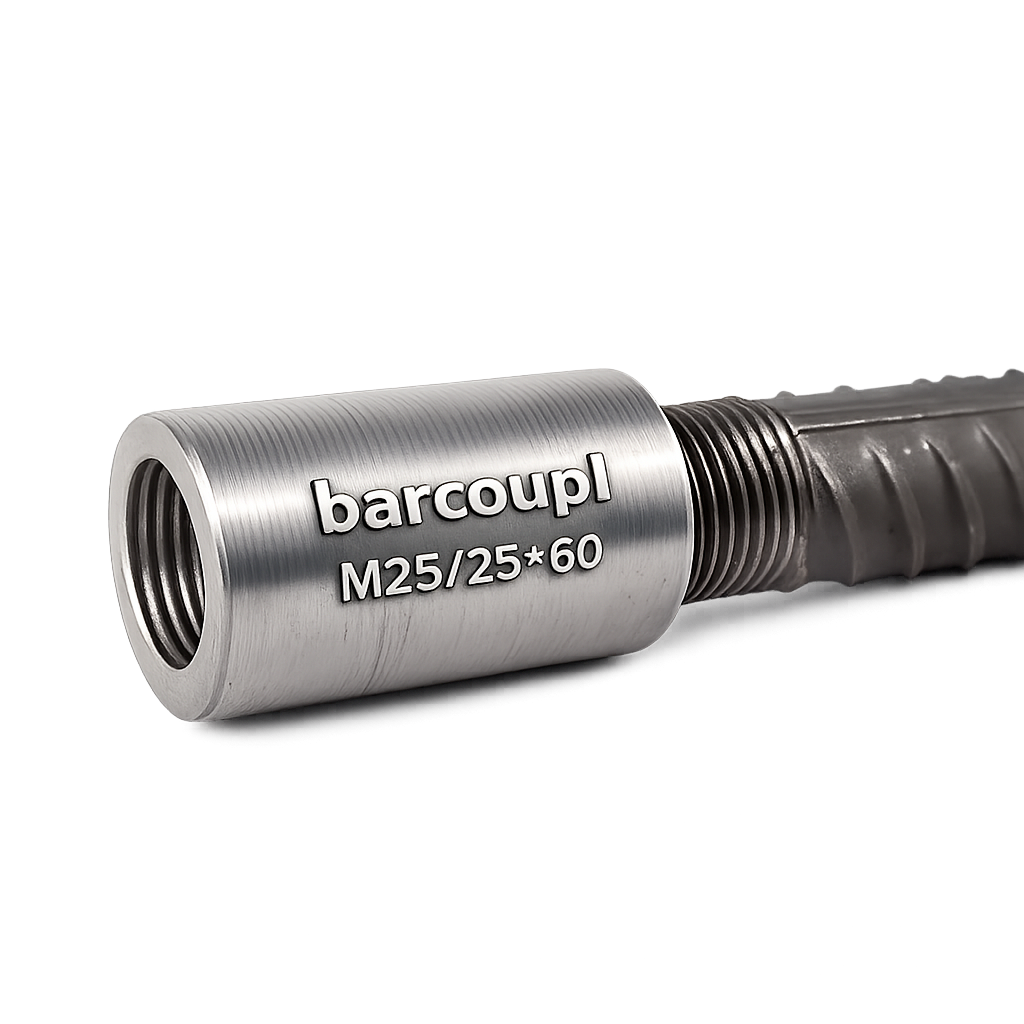

کوپلر میانی BSC بارکوپل که با مدل استاندارد شناخته می شود برای ایجاد اتصال مکانیکی میان دو میلگرد هم‌قطر و هم‌راستا در سازه‌های بتنی طراحی شده است. این محصول دارای رزوه داخلی موازی راست‌گرد بوده و برای شرایطی مناسب است که حداقل یکی از دو میلگرد امکان چرخش حول محور خود را داشته باشد.

کوپلر استاندارد BSC در سایزهای ۱۶ تا ۴۰ میلی‌متر تولید می‌شود و اتصال آن با میلگردهای رزوه‌شده متناسب با سیستم بارکوپل انجام می‌گیرد. انتخاب سایز کوپلر باید براساس قطر میلگرد، نقشه‌های سازه و الزامات فنی پروژه انجام شود.

نحوه عملکرد کوپلر استاندارد BSC

در این سیستم، رزوه ایجادشده در انتهای دو میلگرد با رزوه داخلی کوپلر درگیر می‌شود و اتصال مکانیکی میان دو میلگرد را تشکیل می‌دهد. برای اجرای صحیح اتصال، میلگردها باید هم‌راستا باشند و رزوه میلگرد و کوپلر از نظر سایز و مشخصات فنی با یکدیگر تطابق داشته باشند.

از آنجا که رزوه کوپلر استاندارد راست‌گرد است، حداقل یکی از میلگردها باید قابلیت چرخش داشته باشد تا بتواند در داخل کوپلر بسته شود. در شرایطی که هیچ‌یک از دو میلگرد امکان چرخش نداشته باشند، باید نوع دیگری از اتصال مانند کوپلر چپ و راست یا کوپلر موقعیت متناسب با شرایط پروژه بررسی شود.

کاربرد کوپلر استاندارد

کوپلر استاندارد BSC برای وصله مستقیم دو میلگرد هم‌قطر در امتداد یکدیگر طراحی شده است. این محصول می‌تواند در اعضای مختلف سازه‌های بتن‌آرمه مانند ستون‌ها، تیرها، دیوارهای برشی، فونداسیون‌ها و سایر بخش‌هایی که وصله مکانیکی میلگرد در نقشه‌های سازه پیش‌بینی شده است، مورد استفاده قرار گیرد.

انتخاب محل وصله، نوع اتصال و سایز کوپلر باید براساس نقشه‌های سازه، مشخصات میلگرد و الزامات فنی پروژه انجام شود.

شرایط مناسب استفاده از کوپلر استاندارد BSC

کوپلر استاندارد زمانی انتخاب مناسبی است که دو میلگرد دارای قطر اسمی یکسان باشند، محور دو میلگرد قابلیت هم‌راستاشدن داشته باشد و حداقل یکی از میلگردها امکان چرخش داشته باشد.

اگر قطر دو میلگرد متفاوت باشد، کوپلر تبدیل BRC باید بررسی شود. اگر هیچ‌یک از دو میلگرد قابل چرخش نباشند، بسته به امکان جابه‌جایی محوری میلگردها، کوپلر چپ و راست BLR یا کوپلر موقعیت BPC گزینه مناسب‌تری خواهد بود.

مزایای کوپلر میانی استاندارد barcoupl standard coupler (bsc)

استفاده از کوپلر استاندارد می‌تواند امکان ایجاد وصله مستقیم و هم‌راستای دو میلگرد را بدون اجرای وصله پوششی متداول فراهم کند. در جزئیات تأییدشده سازه‌ای، این موضوع می‌تواند به کاهش تراکم آرماتور در ناحیه وصله و مرتب‌ترشدن آرایش میلگردها کمک کند.

ساختار رزوه‌ای اتصال همچنین امکان کنترل وضعیت رزوه میلگرد، تطابق سایز کوپلر و وضعیت بسته‌شدن اتصال را پیش از بتن‌ریزی فراهم می‌کند. آماده‌سازی و رزوه‌کاری صنعتی میلگرد نیز امکان کنترل منظم‌تر فرآیند تولید و اجرای اتصال را ایجاد می‌کند.

میزان صرفه‌جویی در مصرف میلگرد، زمان اجرا یا هزینه پروژه برای هر پروژه متفاوت است و باید براساس نقشه و شرایط واقعی اجرا ارزیابی شود.

مشخصات فنی کوپلر استاندارد BSC

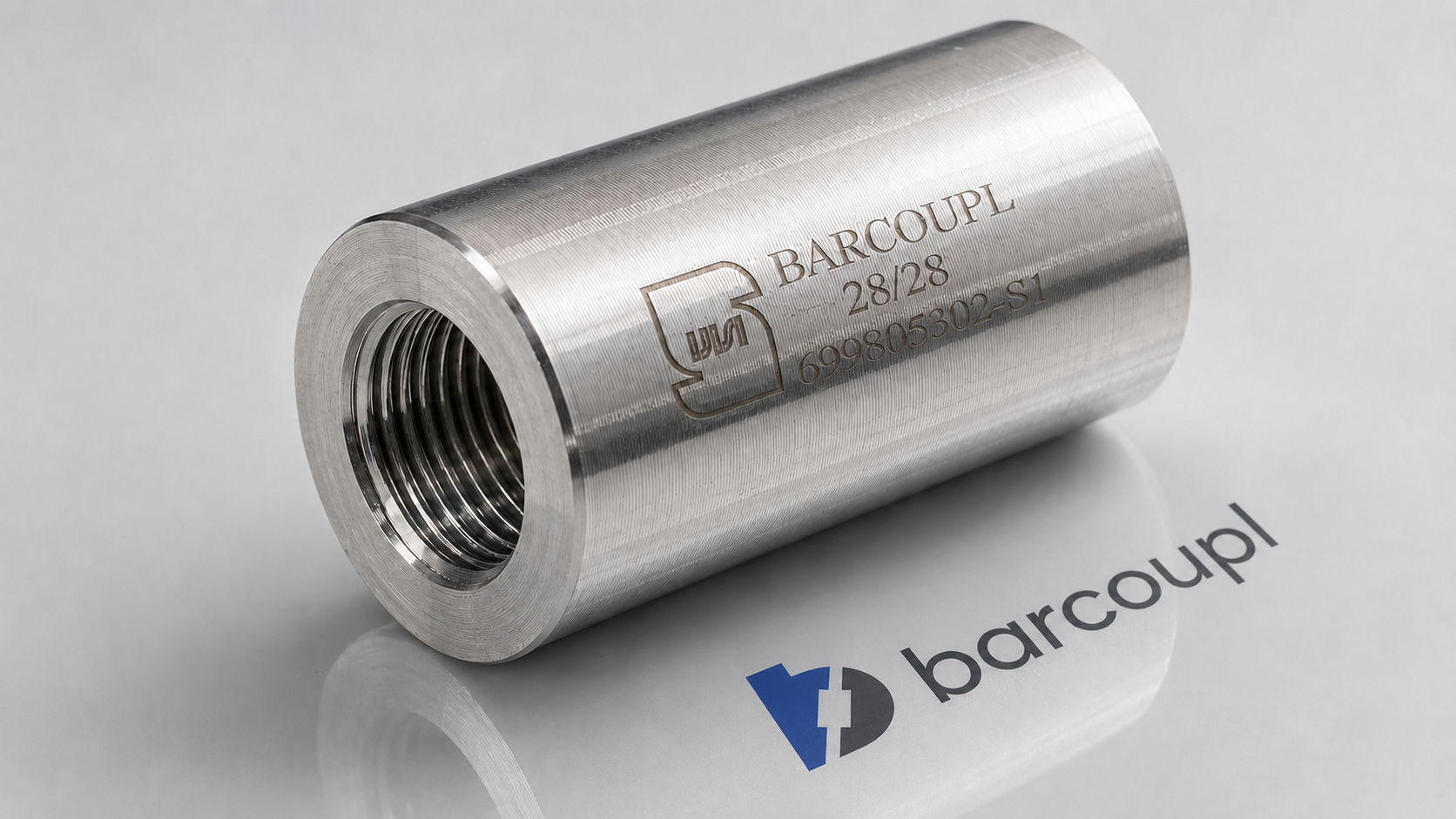

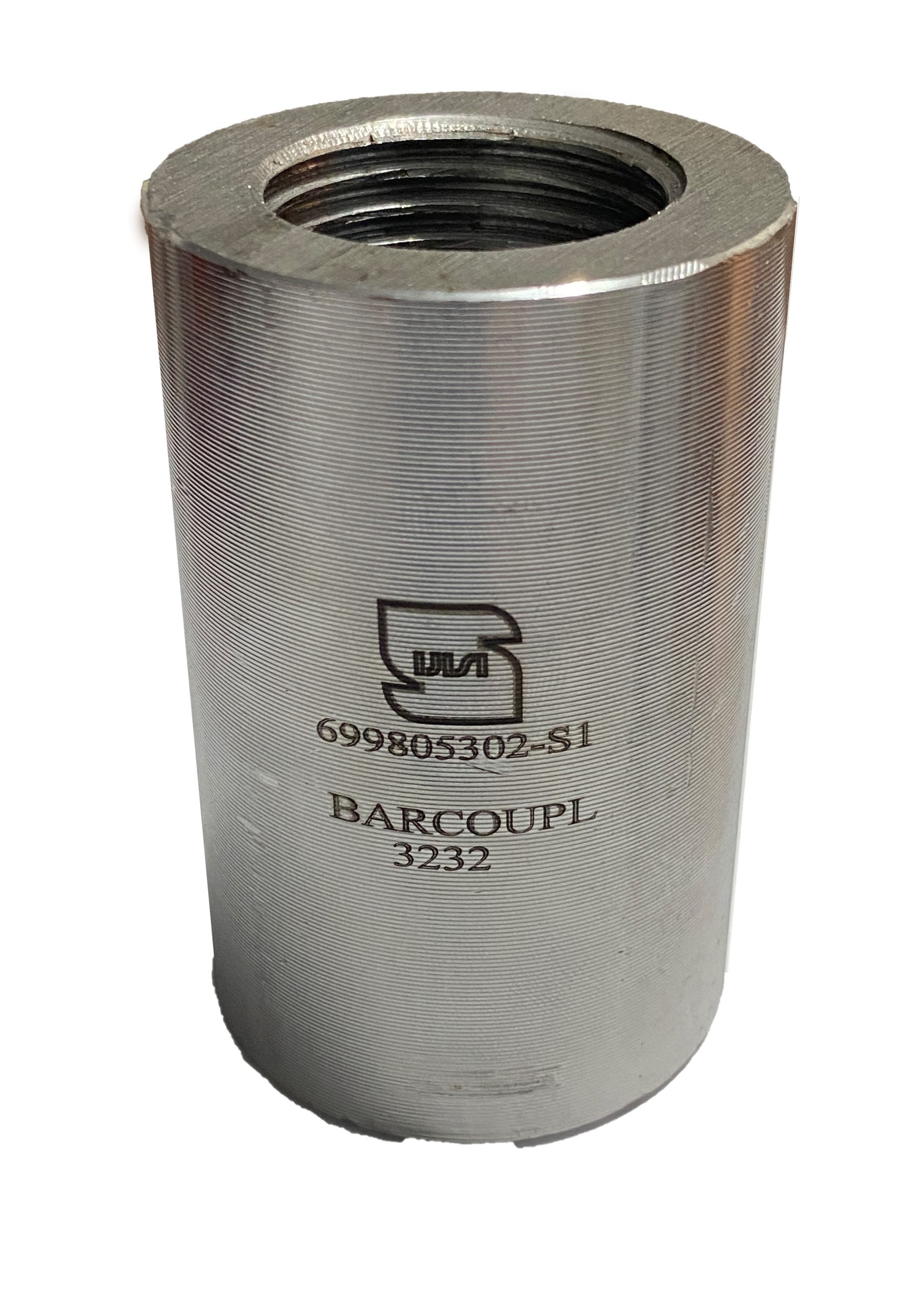

نام محصول کوپلر استاندارد میلگرد و کد خانواده آن BSC مخفف barcoupl standard coupler است. این محصول از نوع اتصال مکانیکی رزوه‌ای معروف به مدل استاندارد بوده و برای اتصال دو میلگرد هم‌قطر استفاده می‌شود.

رزوه داخلی کوپلر از نوع موازی راست‌گرد با زاویه ۶۰ درجه معرفی شده و محدوده تولید ثبت‌شده در اطلاعات فعلی بارکوپل، میلگردهای سایز ۱۶ تا ۴۰ میلی‌متر است.

جنس دقیق فولاد، خواص مکانیکی ماده اولیه، مشخصات گام رزوه و سایر اطلاعات متریال باید مطابق گواهی مواد اولیه و مشخصات واقعی تولید بارکوپل اعلام شود.

نحوه نصب کوپلر استاندارد BSC

پیش از نصب، سایز میلگرد و کوپلر باید با نقشه و مشخصات پروژه تطبیق داده شود. انتهای میلگردها مطابق فرآیند تولید سیستم بارکوپل آماده و رزوه‌کاری می‌شوند و رزوه‌ها باید از نظر سلامت، تمیزی و عدم آسیب‌دیدگی کنترل شوند.

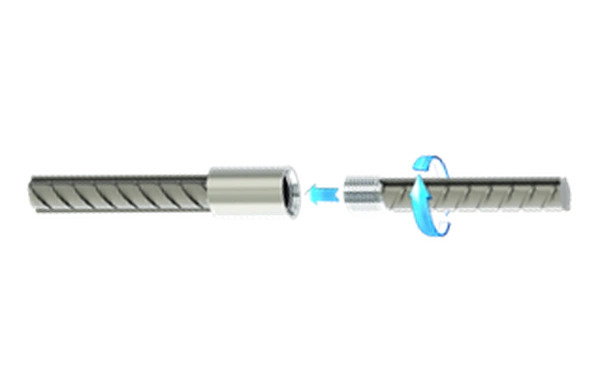

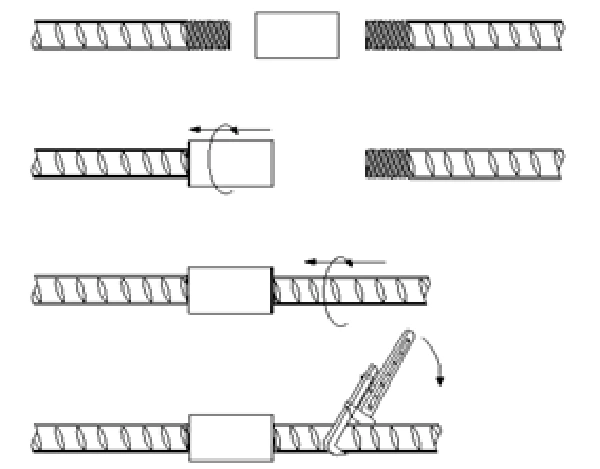

کوپلر ابتدا روی یکی از میلگردها بسته می‌شود. سپس میلگرد دوم در امتداد میلگرد اول قرار گرفته و با چرخاندن میلگردی که قابلیت دوران دارد، رزوه آن با کوپلر درگیر می‌شود. پس از تکمیل اتصال، وضعیت بسته‌شدن کوپلر و میزان درگیری رزوه باید مطابق دستورالعمل اجرایی و کنترل کیفیت محصول بررسی شود.

کنترل کیفیت کوپلر و اتصال

کنترل کیفیت اتصال شامل بررسی خود کوپلر، رزوه ایجادشده در میلگرد و وضعیت اتصال نهایی است. ابعاد کوپلر، سلامت رزوه داخلی، تطابق سایز میلگرد و کوپلر، کیفیت رزوه میلگرد و میزان درگیری اتصال باید پیش از تأیید نهایی بررسی شوند.

در پروژه‌هایی که ارائه مدارک آزمایشگاهی الزامی است، گزارش آزمون باید با نوع کوپلر، سایز میلگرد و شرایط اتصال مورد استفاده در پروژه تطابق داشته باشد.

استاندارد و ارزیابی عملکرد

کوپلرهای مورد استفاده برای وصله مکانیکی میلگرد باید براساس الزامات فنی و آیین‌نامه‌ای پروژه و نتایج آزمون‌های مرتبط ارزیابی شوند. اعلام انطباق یک محصول با یک استاندارد مشخص باید بر مبنای گواهی، پروانه یا گزارش آزمایشی باشد که همان نوع محصول و سایز مورد استفاده را پوشش دهد.

تفاوت BSC با سایر کوپلرهای بارکوپل

کوپلر استاندارد BSC برای دو میلگرد هم‌قطر و قابل اتصال با امکان چرخش حداقل یکی از میلگردها استفاده می‌شود.

کوپلر تبدیل BRC برای اتصال میلگردهایی با قطر متفاوت، کوپلر چپ و راست BLR و کوپلر موقعیت BPC برای شرایط دارای محدودیت چرخش و جابه‌جایی میلگرد، کوپلر جوشی BWC برای اتصال میلگرد به سازه فولادی و کوپلر انتهایی BEAC برای ایجاد مهار مکانیکی در انتهای میلگرد به جای خم انتهایی در نظر گرفته می‌شوند.

راهنمای انتخاب سایز کوپلر استاندارد

سایز کوپلر BSC براساس قطر اسمی میلگرد انتخاب می‌شود. به‌عنوان مثال برای میلگرد قطر ۲۰ میلی‌متر، کد محصول BSC20 و برای میلگرد قطر ۳۲ میلی‌متر، کد BSC32 استفاده می‌شود.

علاوه بر قطر میلگرد، محل وصله، امکان چرخش میلگرد، شرایط اجرایی و الزامات نقشه سازه نیز باید پیش از انتخاب نهایی کنترل شوند.

مشاوره فنی انتخاب کوپلر

در صورتی که درباره انتخاب نوع کوپلر، سایز محصول یا شرایط اجرای اتصال اطمینان ندارید، مشخصات نقشه و وضعیت میلگردهای محل وصله می‌تواند پیش از سفارش توسط واحد فنی بررسی شود.
