من مهندس رضاپور در این مقاله قصد دارم به صورت جامع و کامل، شما را با مفهوم آرماتور بندی، یکی از حیاتیترین مراحل در ساختوساز، آشنا کنم. از تعریف و معرفی اجزای اصلی آن گرفته تا مراحل دقیق اجرایی و معرفی روشهای نوین مانند محصولات شرکت بارکوپل، تمام آن چیزی که برای درک این فرآیند نیاز دارید را در اینجا پیدا خواهید کرد.
آرماتور بندی چیست و چرا حیاتی است؟
آرماتوربندی (Rebaring) به فرآیند قراردادن میلگردهای فولادی در داخل قالبهای بتنریزی گفته میشود تا بتوانند نیروهای کششی را تحمل کنند. بتن به تنهایی مقاومت فشاری بسیار بالایی دارد اما در برابر نیروهای کششی ضعیف است. اینجاست که میلگردها به عنوان اسکلت تقویتی وارد عمل شده و سازهای یکپارچه و مقاوم به نام بتن مسلح (Reinforced Concrete) را به وجود میآورند. اجرای نادرست این مرحله، میتواند ایمنی کل سازه را به خطر بیندازد.
اجزای اصلی در آرماتوربندی
یک سیستم آرماتوربندی استاندارد از اجزای مختلفی تشکیل شده است که هرکدام وظیفه مشخصی دارند.
میلگردها (Rebars)
میلگردها اصلیترین بخش آرماتوربندی هستند. این مقاطع فولادی بر اساس مشخصات مکانیکی به گریدهای مختلفی مانند A1, A2, A3 و A4 تقسیم میشوند. انتخاب گرید مناسب بر اساس نقشه های سازه و محاسبات مهندسی انجام می شود.
خاموتها (Stirrups)
خاموتها میلگردهای عرضی هستند که معمولاً به شکل مربع یا مستطیل خم میشوند و میلگردهای طولی را در بر میگیرند. وظیفه اصلی آنها تحمل نیروهای برشی و جلوگیری از کمانش (Buckling) میلگردهای طولی است.
سیم آرماتوربندی (Binding Wire)
برای ثابت نگهداشتن میلگردها و خاموتها در جای خود تا قبل از بتنریزی، از سیمهای نازک فلزی به نام سیم آرماتوربندی استفاده میشود تا شبکه فولادی یکپارچه بماند.
مراحل اجرای آرماتوربندی از صفر تا صد
اجرای آرماتوربندی یک فرآیند دقیق و چند مرحلهای است که باید کاملاً مطابق با نقشههای اجرایی انجام شود.
مرحله ۱: آمادهسازی و برش میلگردها
در اولین قدم، میلگردها با توجه به ابعاد و اندازههای مشخصشده در نقشه، توسط دستگاههای برش یا قیچیهای مخصوص بریده میشوند. دقت در این مرحله برای جلوگیری از هدررفت مصالح ضروری است.
مرحله ۲: خمکاری میلگرد
میلگردها با استفاده از دستگاههای خمکن دستی یا برقی، به شکلهای مورد نیاز مانند خاموت، سنجاقی یا اُتکا خم میشوند. زاویه و شعاع خم باید کاملاً استاندارد باشد.
مرحله ۳: چیدمان و بستن آرماتورها
در این مرحله، میلگردهای بریده و خمشده بر اساس نقشه در محل خود (فونداسیون، ستون یا سقف) چیده میشوند. سپس نقاط تقاطع آنها با استفاده از سیم آرماتوربندی به یکدیگر بسته میشود تا یک شبکه ثابت و مستحکم ایجاد گردد.
مرحله ۴: استفاده از اسپیسر (فاصلهگذار)
برای اطمینان از اینکه میلگردها فاصله مناسبی از سطح قالب دارند (که به آن پوشش بتنی یا کاور میگویند)، از قطعات پلاستیکی یا بتنی به نام اسپیسر استفاده میشود. این کار از زنگزدگی و خوردگی میلگردها در آینده جلوگیری میکند.
روشهای نوین وصله میلگرد: مقایسه اورلپ و کوپلر
در بسیاری از موارد، طول یک شاخه میلگرد برای پوشش کل طول یک عضو سازهای کافی نیست و باید آنها را به یکدیگر وصله کرد. روش سنتی برای این کار، وصله پوششی (Overlap) است که در آن دو میلگرد روی هم قرار گرفته و با سیم بسته میشوند. این روش معایبی مانند مصرف زیاد میلگرد و ایجاد تراکم در محل وصله دارد.

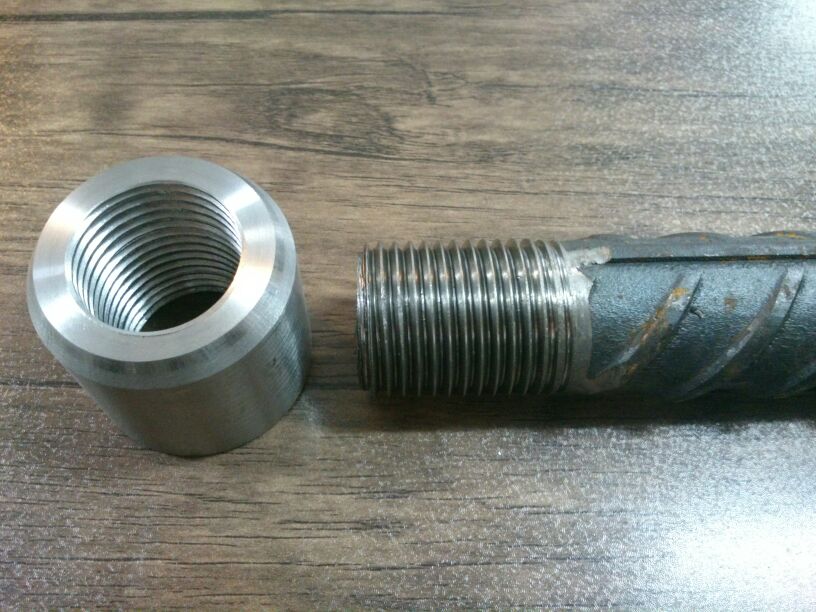

اما راهکار مدرن و بهینهتر، استفاده از وصلههای مکانیکی یا کوپلر است. کوپلرها قطعاتی هستند که دو سر میلگرد را به صورت رزوهای به یکدیگر متصل میکنند و اتصالی یکپارچه و مقاومتر از خود میلگرد ایجاد میکنند. در شرکت بارکوپل، ما با ارائه کوپلرهای مکانیکی استاندارد، به دنبال بهینهسازی، افزایش سرعت و ارتقاء ایمنی در پروژههای ساختمانی هستیم.
جدول مقایسه روش اورلپ و کوپلر مکانیکی
| ویژگی | روش وصله پوششی (اورلپ) | روش وصله مکانیکی (کوپلر) |
|---|---|---|
| میزان مصرف میلگرد | زیاد (به دلیل همپوشانی) | بهینه (بدون نیاز به همپوشانی) |
| تراکم آرماتور در محل اتصال | بالا (ریسک عدم ویبره مناسب بتن) | کم و یکنواخت |
| کیفیت و یکپارچگی اتصال | وابسته به مهارت آرماتوربند | بسیار بالا و قابل اطمینان (مانند یک میلگرد یکپارچه) |
| سرعت اجرا | متوسط | سریعتر، مخصوصاً در قطرهای بالا |
نکات کلیدی و الزامات فنی در آرماتوربندی
برای اطمینان از کیفیت نهایی، رعایت چند نکته ضروری است:
- مطالعه دقیق نقشهها: تمام جزئیات از جمله قطر، تعداد، فاصله و خم میلگردها باید از روی نقشه کنترل شود.
- پیروی از مقررات ملی: کلیه مراحل کار باید مطابق با مبحث نهم مقررات ملی ساختمان ایران (طرح و اجرای ساختمانهای بتنآرمه) انجام شود.
- نظارت مهندس ناظر: حضور و تایید مهندس ناظر در تمام مراحل، از خرید میلگرد تا بستن نهایی شبکه، الزامی است.
اجرای صحیح آرماتوربندی، ستون فقرات ایمنی یک سازه است. برای اطمینان از این امر و استفاده از اتصالات نوین و استاندارد، میتوانید از خدمات مشاوره و محصولات باکیفیت شرکت بارکوپل بهرهمند شوید. متخصصان ما آمادهاند تا بهترین راهکارها را برای پروژه شما ارائه دهند.
